MANUEL D'UTILISATION MARK 3 FRANÇAIS 71569103 12-04
Page 74 of 77

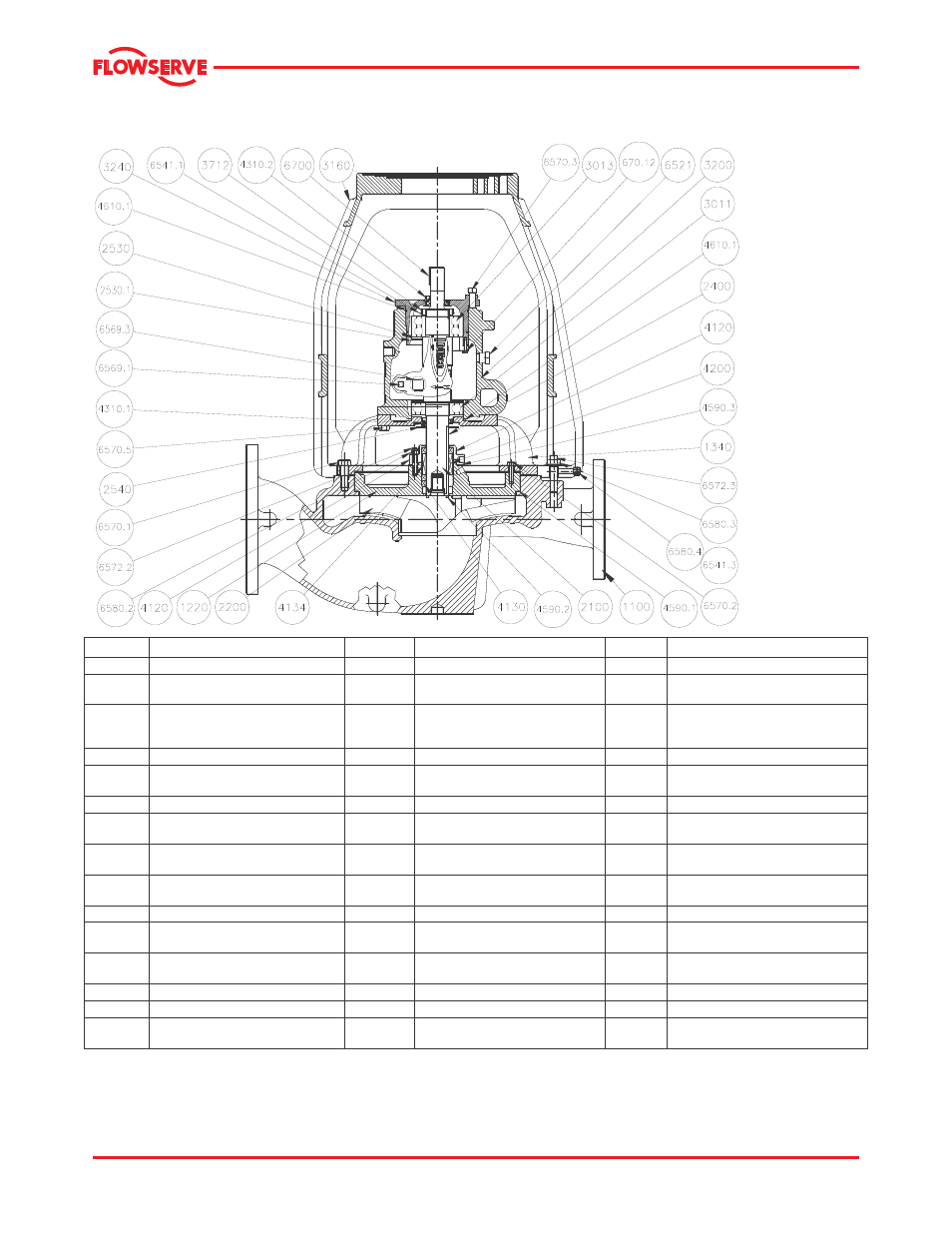

8.8 Pompe Mark 3 en ligne, Groupe 2
Elément Description 3712 Contre-écrou - roulement 6569.3 Obturateur du regard
1100 Corps de pompe 4120 Presse-étoupe 6570.1 Goujon, corps de pompe
1220
Flasque arrière
4130
Garniture d'étanchéité, en option 6570.2 Vis à tête hexagonale,
flasque/adaptateur
1340 Adaptateur du corps palier 4134
Moitiés de lanterne d'arrosage
de la garniture d'étanchéité, en
option
6570.3
Vis de blocage
2100 Arbre 4200 Garniture mécanique 6570.5 Vis à tête hexagonale, adaptateur
2200 Impulseur 4310.1
Joint d'huile interne
6570.12 Bride avec vis d'assemblage à
six pans creux *
2400 Chemise amovible, en option 4310.2 Joint d'huile externe 6570.15 Vis à tête hexagonale *
2530.1
Dispositif de retenue du porte
roulement
4590.1
Joint d'étanchéité du flasque
arrière
6572.2
Goujon, presse-étoupe
2530.2
Bague de serrage du corps de
palier en option
4590.2
Joint d'étanchéité de l'impulseur 6572.3 Goujon, adaptateur corps de
pompe
2540
Déflecteur interne, en option
4590.3
Joint d'étanchéité du presse-
étoupe
6575
Ajusteur
3011 Roulement interne 4610.1 Joint torique – adaptateur 6580.2 Ecrou à six pans, presse-étoupe
3013
Roulement externe
4610.2
Joint torique – porte roulement
6580.3
Ecrou, adaptateur corps de
pompe
3160
Entretoise de centrage du
moteur
6521
Bouchon d'évent du corps de
palier
6580.4
Contre-écrou de réglage
3170 Pied de pompe * 6541.1 Rondelle de sécurité - roulement 6700 Clavette – arbre/accouplement
3200 Corps de palier 6541.3 Rondelle
3240
Porte roulement
6569.1
Bouchon de vidange du corps de
palier
* En option
