MANUEL D'UTILISATION MARK 3 FRANÇAIS 71569103 12-04
Page 73 of 77

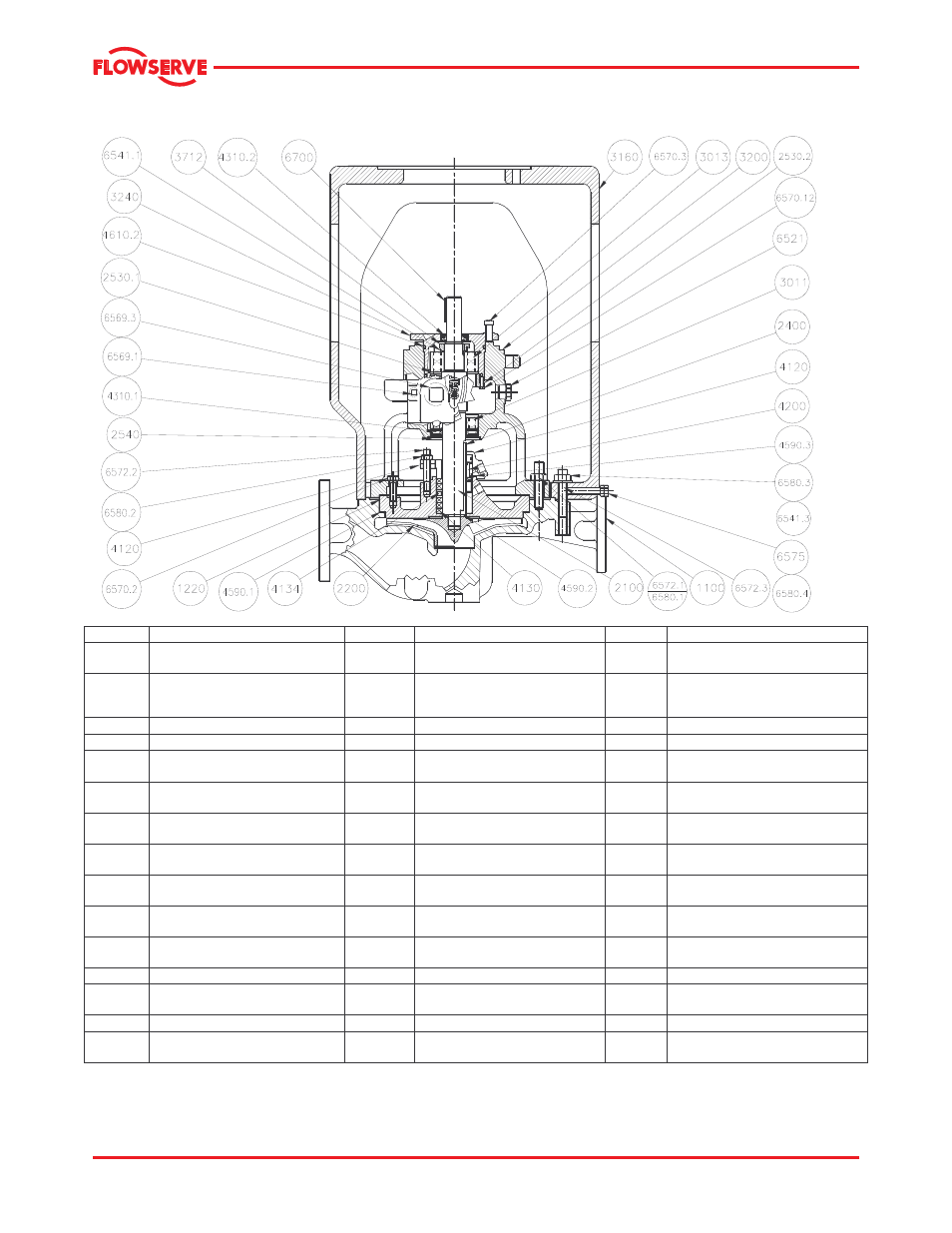

8.7 Pompe Mark 3 en ligne, Groupe 1
Item Description 4120 Presse-étoupe 6570.3 Vis de blocage
1100 Corps de pompe 4130
Garniture d'étanchéité, en option 6570.12 Bride avec vis d'assemblage à
six pans creux *
1220
Flasque arrière
4134
Moitiés de lanterne d'arrosage
de la garniture d'étanchéité, en
option
6570.15
Vis à tête hexagonale *
2100 Arbre 4200 Garniture mécanique 6572.1 Goujon – corps de pompe
2200 Impulseur 4310.1 Joint d'huile interne 6572.2 Goujon, presse-étoupe
2400
Chemise amovible, en option
4310.2
Joint d'huile externe
6572.3
Goujon, adaptateur corps de
pompe
2530.1
Dispositif de retenue du porte
roulement
4590.1
Joint d'étanchéité du flasque
arrière
6575
Ajusteur
2530.2
Bague de serrage du corps de
palier en option
4590.2
Joint d'étanchéité de l'impulseur 6580.1 Ecrou à six pans – corps de
pompe
2540
Déflecteur interne, en option
4590.3
Joint d'étanchéité du presse-
étoupe
6580.2
Ecrou à six pans, presse-étoupe
3011
Roulement interne
4610.2
Joint torique – porte roulement
6580.3
Ecrou, adaptateur corps de
pompe
3013
Roulement externe
6521
Bouchon d'évent du corps de
palier
6580.4
Contre-écrou de réglage
3160
Entretoise de centrage du
moteur
6541.1
Rondelle de sécurité - roulement 6700 Clavette – arbre/accouplement
3170 Pied de pompe * 6541.3 Rondelle
3200
Corps de palier
6569.1
Bouchon de vidange du corps de
palier
3240 Porte roulement 6569.3 Obturateur du regard
3712
Contre-écrou - roulement
6570.2
Vis à tête hexagonale,
flasque/adaptateur
* En option
