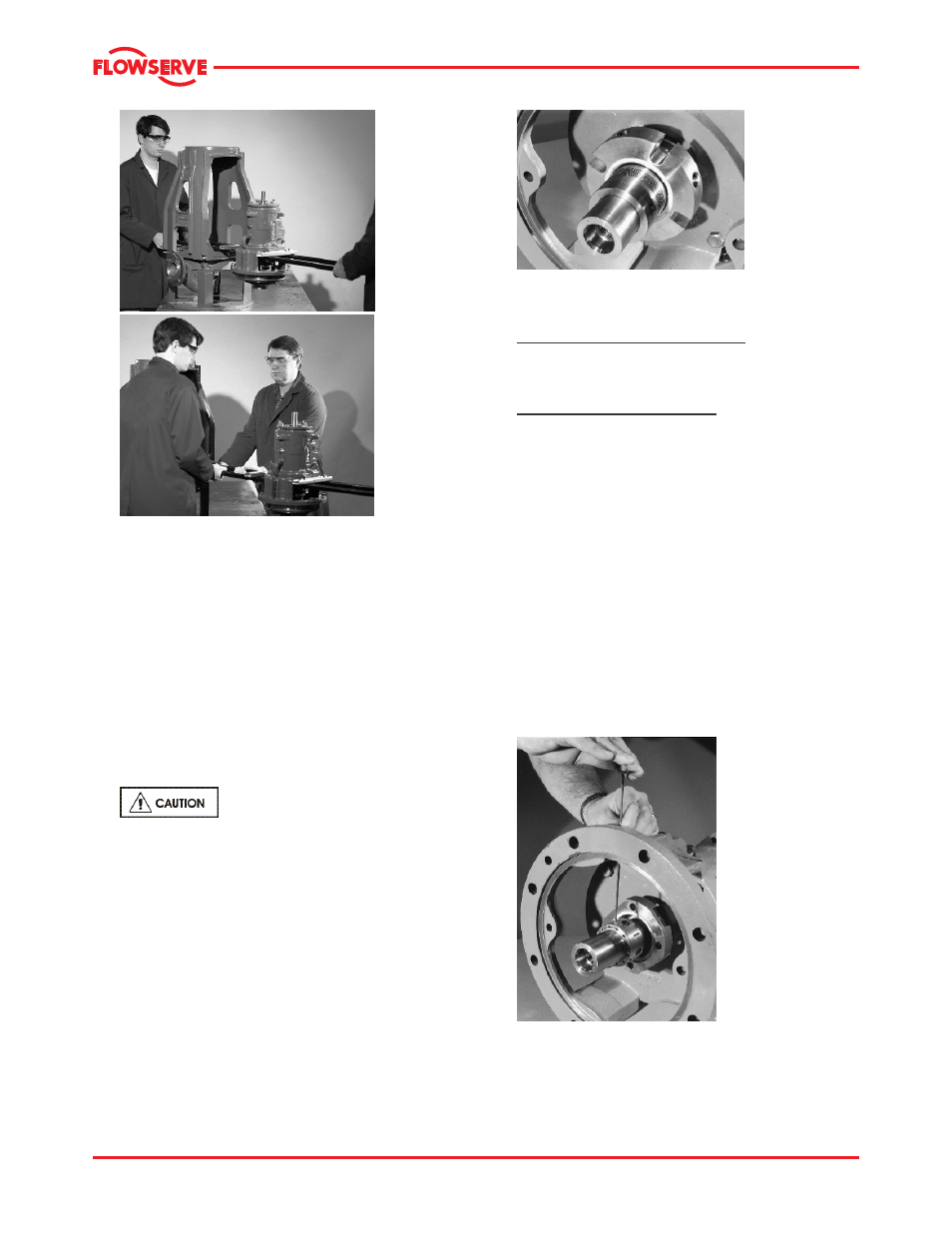

Figure 6-8
Figure 6-9
l) A l'aide de la clavette d'arbre [6700], monter la
clé à impulseur de la trousse à outils Flowserve
Mark 3 (Figure 6-1) jusqu'à l'extrémité de l'arbre.
Avec la poignée de la clé à impulseur orientée
vers la gauche (vu du côté impulseur), saisir
fermement l'impulseur des deux mains [2200]
(porter des gants épais). En tournant l'impulseur
dans le sens des aiguilles d'une montre, déplacer
la poignée de la clé à 11 heures et tourner
rapidement l'impulseur dans le sens inverse des
aiguilles d'une montre de sorte que la clé percute
violemment une surface dure de l'établi. Après
plusieurs coups secs, l'impulseur doit être libéré.
Dévisser l'impulseur et le détacher de l'arbre.
Jeter le joint d'étanchéité de l'impulseur [4590.2].
Ne pas appliquer de chaleur à
l'impulseur. Si du liquide est emprisonné dans
le moyeu, une explosion peut se produire.
m) Si une garniture mécanique de type cartouche
[4200] est utilisée (Figure 6-10), les goupilles ou
languettes d'espacement doivent être installées
avant de desserrer les vis de blocage qui fixent la
garniture à l'arbre ou de la retirer du flasque.
Ceci garantira que la compression de la garniture
appropriée est maintenue.
Figure 6-10
n) Retirer les écrous de la garniture ou de la
garniture de presse-étoupe [6580.2], si présents.
o) Déposer le flasque.
Toutes les pompes sauf Sealmatic
Retirer les deux vis à tête hexagonale [6570.2] qui
fixent le flasque arrière [1220] à l'adaptateur.
Déposer cette pièce avec précaution.
Pompe Sealmatic uniquement
Enlever les vis à tête hexagonale qui
maintiennent le flasque arrière [1220] sur le
flasque du répulseur [1220.1]. Pour les pompes
du Groupe 3 retirer les vis à tête hexagonale
[6570.2] qui maintiennent le flasque arrière [1220]
sur l'adaptateur [1340]. Déposer le flasque. Le
répulseur est désormais exposé [2200.1] et doit
pouvoir glisser de l’arbre. Si le répulseur est
coincé, il peut être forcé à l'aide de deux
tournevis calés entre le répulseur [2200.1] et le
flasque du répulseur [1220.1].
p) Si une garniture mécanique interne à composants
[4200] est utilisée, desserrer les vis de blocage
situées sur l'unité rotative et les retirer de l'arbre
(voir Figure 6-11). Retirer ensuite le presse-étoupe
[4120] et le siège stationnaire de l'arbre en tirant.
Retirer le siège stationnaire du presse-étoupe.
Jeter tous les joints toriques et joints d'étanchéité.
Figure 6-11
