4.6 Ouverture et introduction de
programmes

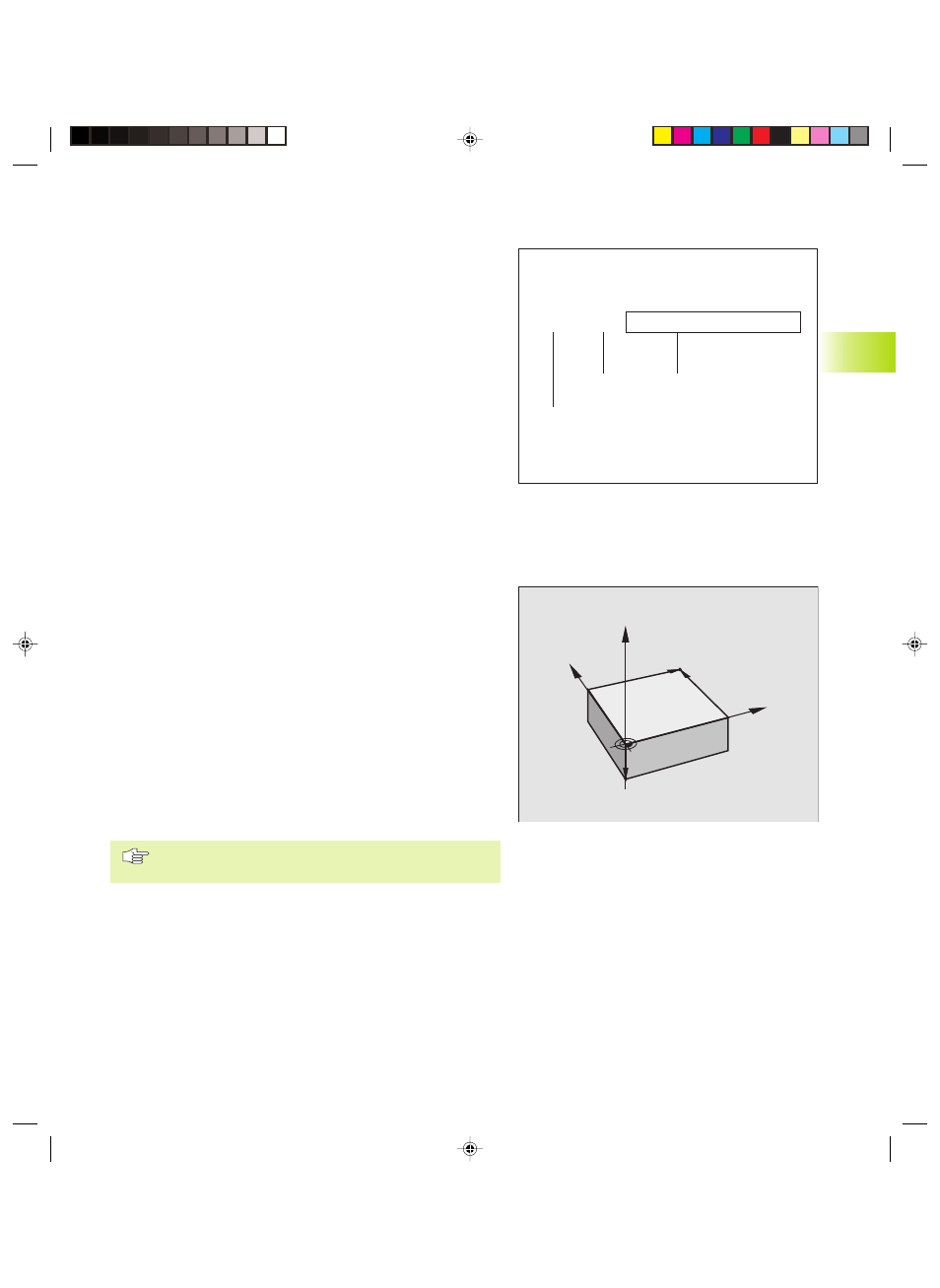

Structure d'un programme CN en format DIN/ISO
Un programme d‘usinage est constitué d‘une série de séquences
de programme. La figure de droite indique les éléments d‘une
séquence.
La TNC numérote automatiquement les séquences d'un
programme d'usinage en ordre croissant si vous avez défini dans
PM7220 un pas de numérotation des séquences (cf. „14.1
Paramètres utilisateur généraux“)
La première séquence d'un programme comporte „%“, le nom du
programme et l'unité de mesure G70/G71 utilisée.
Les séquences suivantes renferment les informations concernant:
■ la pièce brute:
■ les définitions et appels d'outils,
■ les avances et vitesses de rotation ainsi que
■ les déplacements de contournage, cycles et autres fonctions.
La dernière séquence d'un programme commence par N999 999
et comporte „%“, le nom du programme et l'unité de mesure
utilisée.
Définir la pièce brute: G30/G31
Immédiatement après avoir ouvert un nouveau programme, vous
définissez une pièce parallélépipèdique non usinée. La TNC a
besoin de cette définition pour effectuer les simulations
graphiques. Les faces du parallélépipède ne doivent pas avoir une
longueur dépassant 100 000 mm (TNC 410: 30 000 mm). Elles sont
parallèles aux axes X, Y et Z. Le rapport entre les côtés doit être
inférieur à 200:1. La pièce brute est définie par deux de ses coins.
■ Point MIN G30: la plus petite coordonnée X, Y et Z du
parallélépipède; à programmer en valeurs absolues
■ Point MAX G31: la plus grande coordonnée X, Y et Z du
parallélépipède; à programmer en valeurs absolues ou
incrémentales
La définition de la pièce brute n'est indispensable que si
vous désirez tester graphiquement le programme!
Séquence:
N100 G00 G40 X+10 Y+5 M3
fonction de mots
contournage
numéro de séquence
Y
X
Z
MAX
MIN
