165 TNC 410, TNC 426, TNC 430 HEIDENHAIN

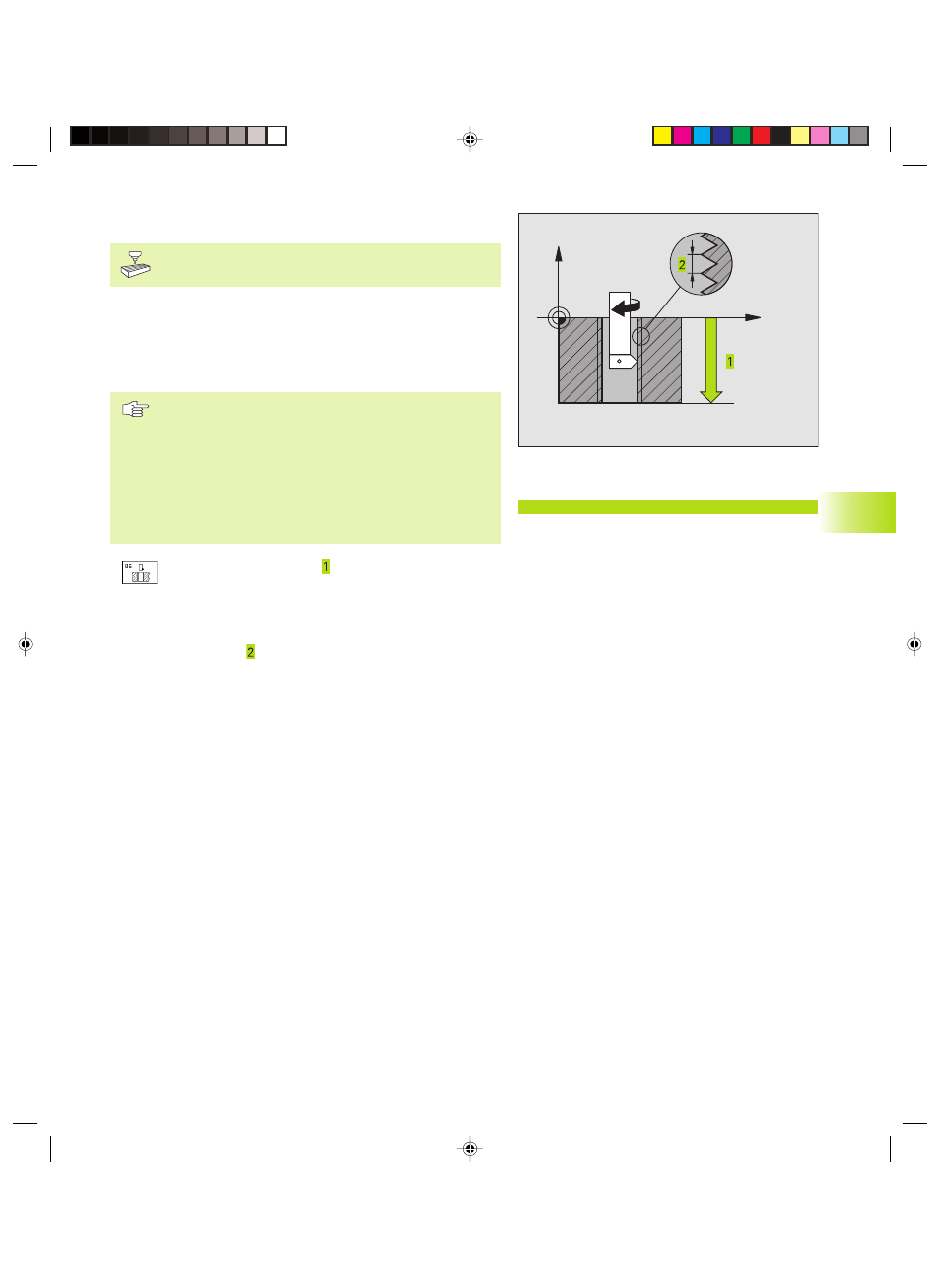

FILETAGE (cycle G86, sauf TNC 410)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le filetage.
Avec le cycle G86 FILETAGE, l‘outil se déplace avec asservissement
de broche et vitesse de rotation active, de la position actuelle
jusqu‘à la profondeur. Un arrêt broche a lieu au fond du trou. Vous
devez introduire séparément – de préférence avec un cycle
constructeur – les déplacements d‘approche et de sortie. Consultez
le constructeur de votre machine pour plus amples informations.
Remarques avant que vous ne programmiez
La TNC calcule l‘avance en fonction de la vitesse de
rotation. Si vous actionnez le potentiomètre de broche
pendant le filetage, la TNC règle automatiquement
l‘avance.
Le potentiomètre d‘avance est inactif.
La TNC lance et arrête la broche automatiquement. Ne
pas programmer M3 ou M4 avant l‘appel du cycle.
ú Profondeur de perçage : distance entre la position
actuelle de l‘outil et la fin du filet
Le signe de la profondeur de perçage détermine le
sens de l‘usinage („–“ correspond au sens négatif de
l‘axe de broche)
ú Pas de vis :
Pas de la vis. Le signe détermine le sens du filet:
+ = filet à droite (M3 avec profondeur de perçage
négative)
– = filet à gauche (M4 avec profondeur de perçage
négative)
8.3 Cycles de perçage
X
Z
Exemples de séquences CN:
N22 G86 P01 -20 P02 +1*
