12 Palpeurs 3D 302
X
Y
PA
X
Y
A B
12.1 Cy
cles de palpag
e en mode Manuel et Maniv
. électr
onique

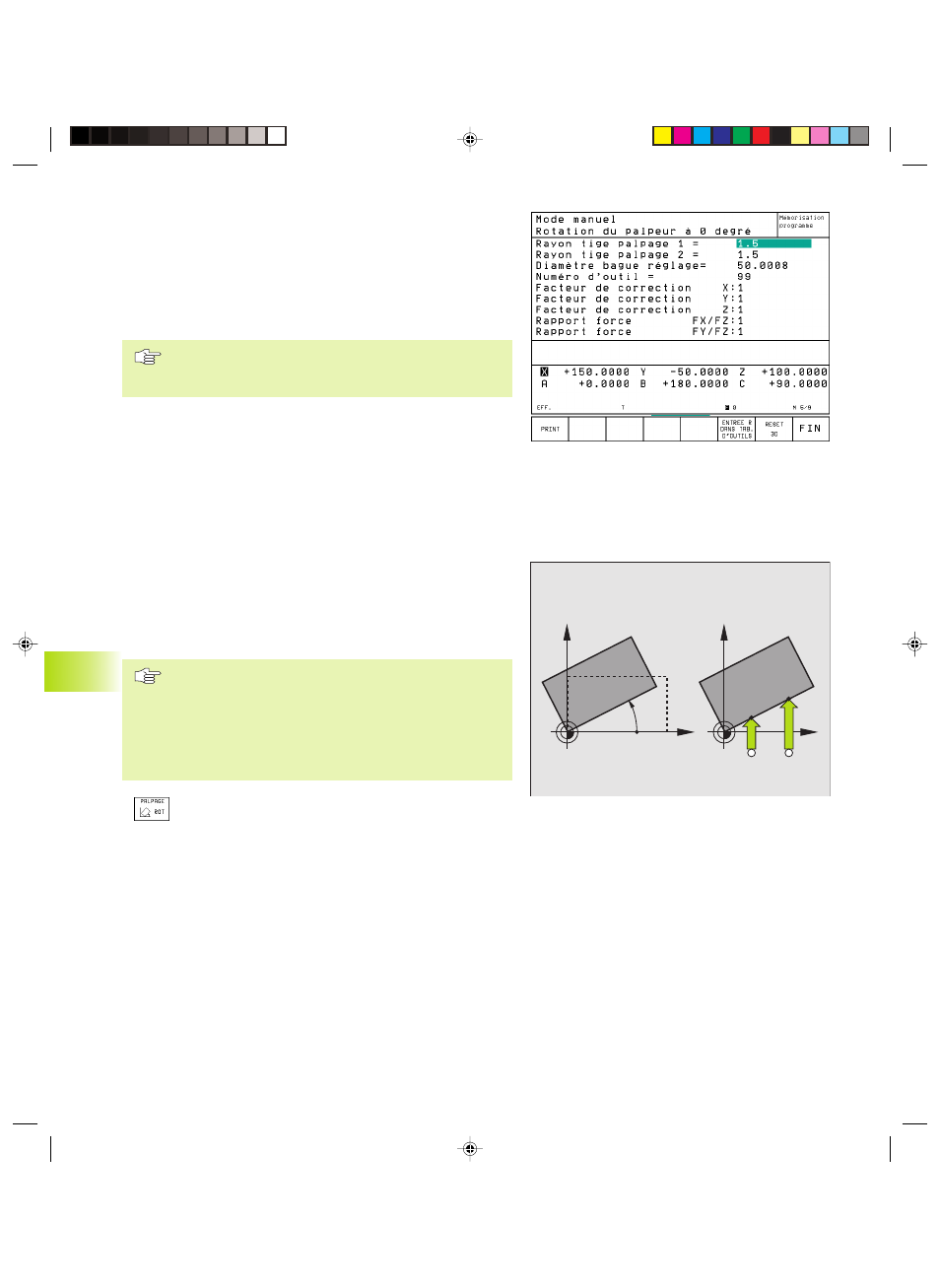

Afficher les valeurs d‘étalonnage
Les facteurs de correction et rapports de force sont mémorisés
dans la TNC qui les prendra en compte lors des utilisations
ultérieures du palpeur mesurant.
Appuyez sur la softkey ETAL. 3D, pour afficher les valeurs
mémorisées.
Mémoriser les valeur d'étalonnage dans le tableau d'outils TOOL.T
Cette fonction n'est disponible que si vous avez
configuré le paramètre-machine 7411 = 1 (activer les
données palpeur avec TOOL CALL).
Si vous effectuez les mesures pendant l'exécution du programme,
vous pouvez activer les données de correction pour le palpeur à
partir du tableau d'outils avec un TOOL CALL. Pour mémoriser les
données d'étalonnage dans le tableau d'outils TOOL.T, indiquez le
numéro de l'outil dans le menu d'étalonnage (valider avec ENT),
puis appuyez sur la softkey ENTREE R DANS TAB. D'OUTILS.
La TNC mémorise le Rayon 1 palpeur dans la colonne R, et le rayon
2 palpeur dans la colonne R2.
Compenser le désaxage de la pièce
La TNC peut compenser mathématiquement un désaxage de la
pièce au moyen d‘une „rotation de base“.
Pour cela, la TNC initialise l‘angle de rotation à l‘angle qu‘une
surface de la pièce doit former avec l‘axe de référence angulaire du
plan d'usinage. Cf. figure de droite, au centre.
Pour mesurer le désaxage de la pièce, sélectionner le
sens de palpage de manière à ce qu‘il soit toujours
perpendiculaire à l‘axe de référence angulaire.
Dans le déroulement du programme et pour que la
rotation de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d‘usinage
dans la première séquence du déplacement.
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
ú Positionner le palpeur à proximité du premier point de
palpage
ú Sélectionner le sens de palpage perpendiculaire à l‘axe
de référence angulaire: sélectionner l‘axe avec la softkey
ú Palpage: appuyer sur la touche START externe
ú Positionner le palpeur à proximité du deuxième point
de palpage
ú Palpage: appuyer sur la touche START externe
Contre les coupures de courant, la TNC protège en mémorisation la
rotation de base. Celle-ci restera active pour tous les déroulements
de programme suivants.
