HEIDENHAIN TNC 426B (280 472) ISO programming - Manuel (Page 367)

14 Tableaux et sommaires 352
14.2 Distr
ibution des plots et câbles de r
accor
dement int
erf
aces
14.2 Distribution des plots et câbles de
raccordement interfaces

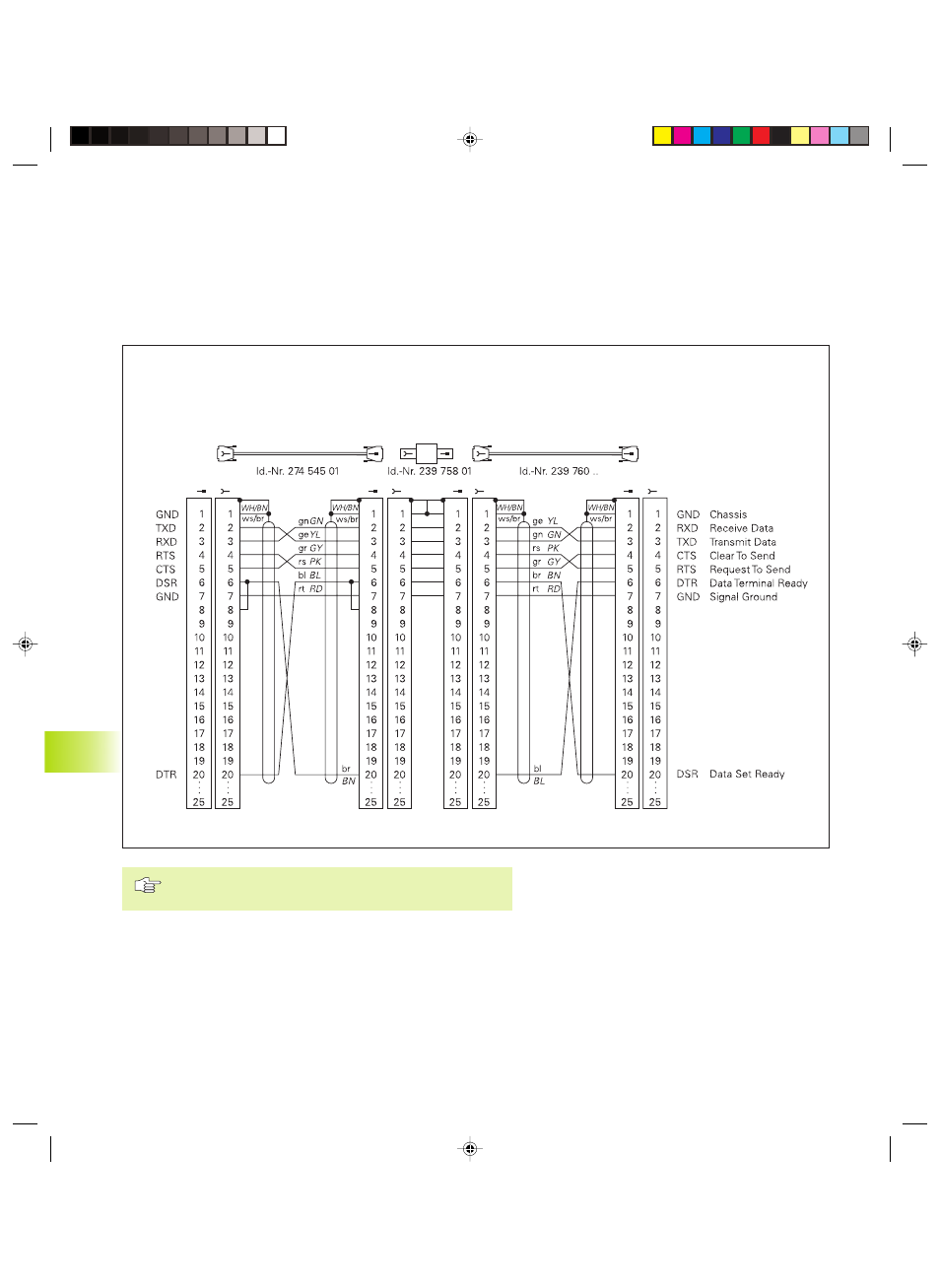

Interface V.24/RS-232-C
Appareils HEIDENHAIN
La distribution des plots sur l‘unité logique de la TNC
(X21) et sur le bloc adaptateur diffèrent.
Appareils HEIDENHAIN
Appareil
externe
Ex. FE
Câble standard
HEIDENHAIN
3 m
Bloc adaptateur
V.24
Câble de liaison
HEIDENHAIN
max. 17 m
X21
TNC
