12 Palpeurs 3D 304
12.2 Initialiser le point de référence
avec palpeurs 3D
La sélection des fonctions destinées à initialiser le point de
référence sur la pièce bridée s‘effectue avec les softkeys suivantes:
■ Initialiser point de réf. dans un axe au choix avec PALPAGE POS
■ Initialiser un coin comme point de référence avec PALPAGE P
■ Initialiser centre cercle comme point de référence avec
PALPAGE CC

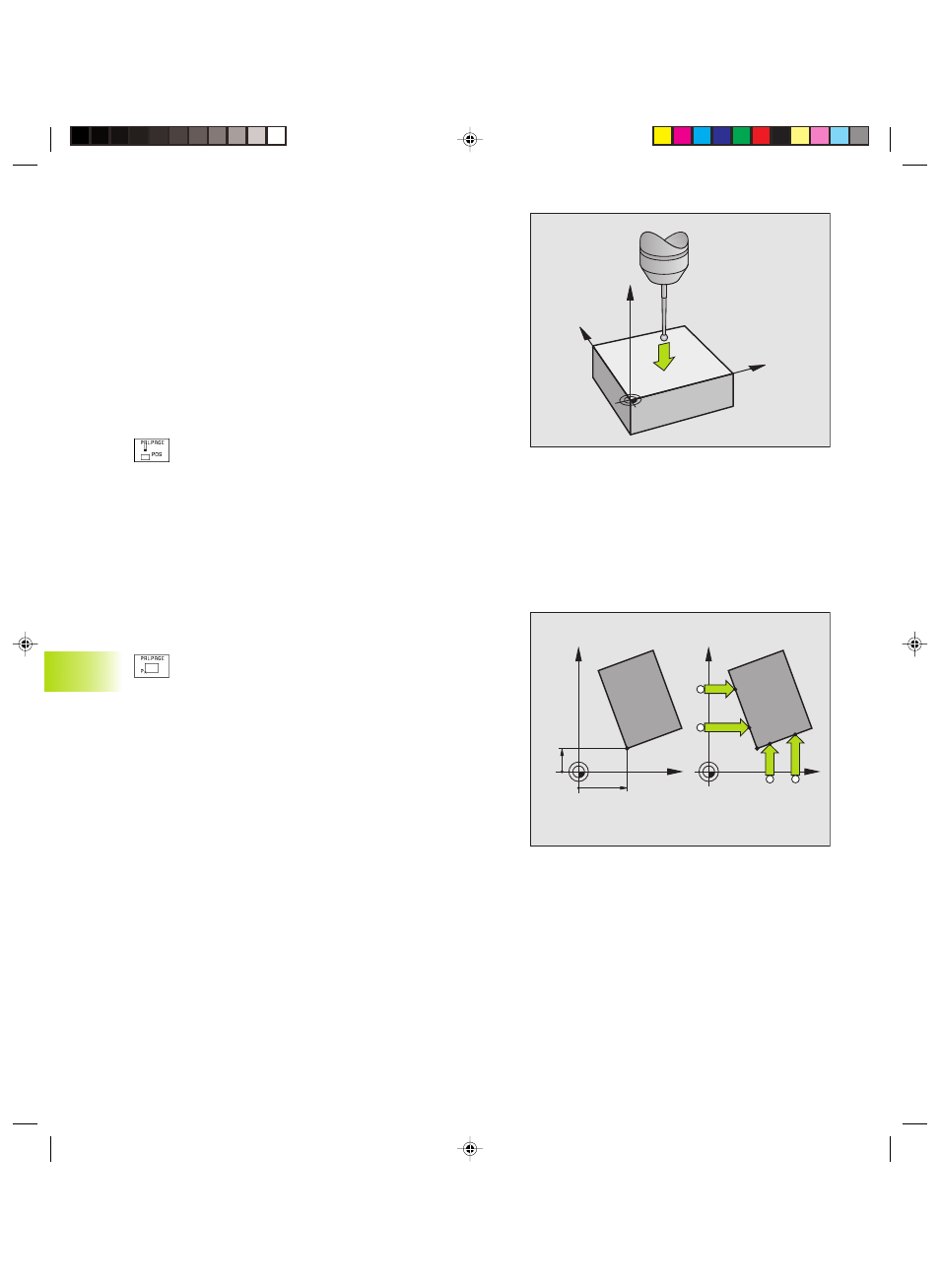

Initialiser le point de référence dans un axe au choix (cf. figure de
droite, en haut)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du point de palpage
ú Sélectionner simultanément le sens de palpage et
l‘axe d‘initialisation du point de référence, ex. palpage
de Z dans le sens Z-: sélectionner par softkey
ú Palpage: appuyer sur la touche START externe
ú Point de référence: introduire la coordonnée nomina-
le, valider avec la touche ENT
Coin pris comme point de référence – Prendre en compte les
points palpés pour la rotation de base (cf. figure de droite)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
ú Points palpage issus de la rotation de base?: appuyer
sur la touche ENT pour prendre en compte les
coordonnées des points de palpage
ú Positionner le palpeur à proximité du premier point de
palpage, sur l‘arête de la pièce qui n‘a pas été palpée
pour la rotation de base
ú Sélectionner le sens de palpage: par softkey
ú Palpage: appuyer sur la touche START externe
ú Positionner le palpeur à proximité du deuxième point
de palpage, sur la même arête
ú Palpage: appuyer sur la touche START externe
ú Point de référence: introduire dans la fenêtre du menu
les deux coordonnées du point de référence, valider
avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur END
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
Y
X
Z
P
X=?
Y=?
X
Y
P
X
Y
