8 Programmation: Cycles 224

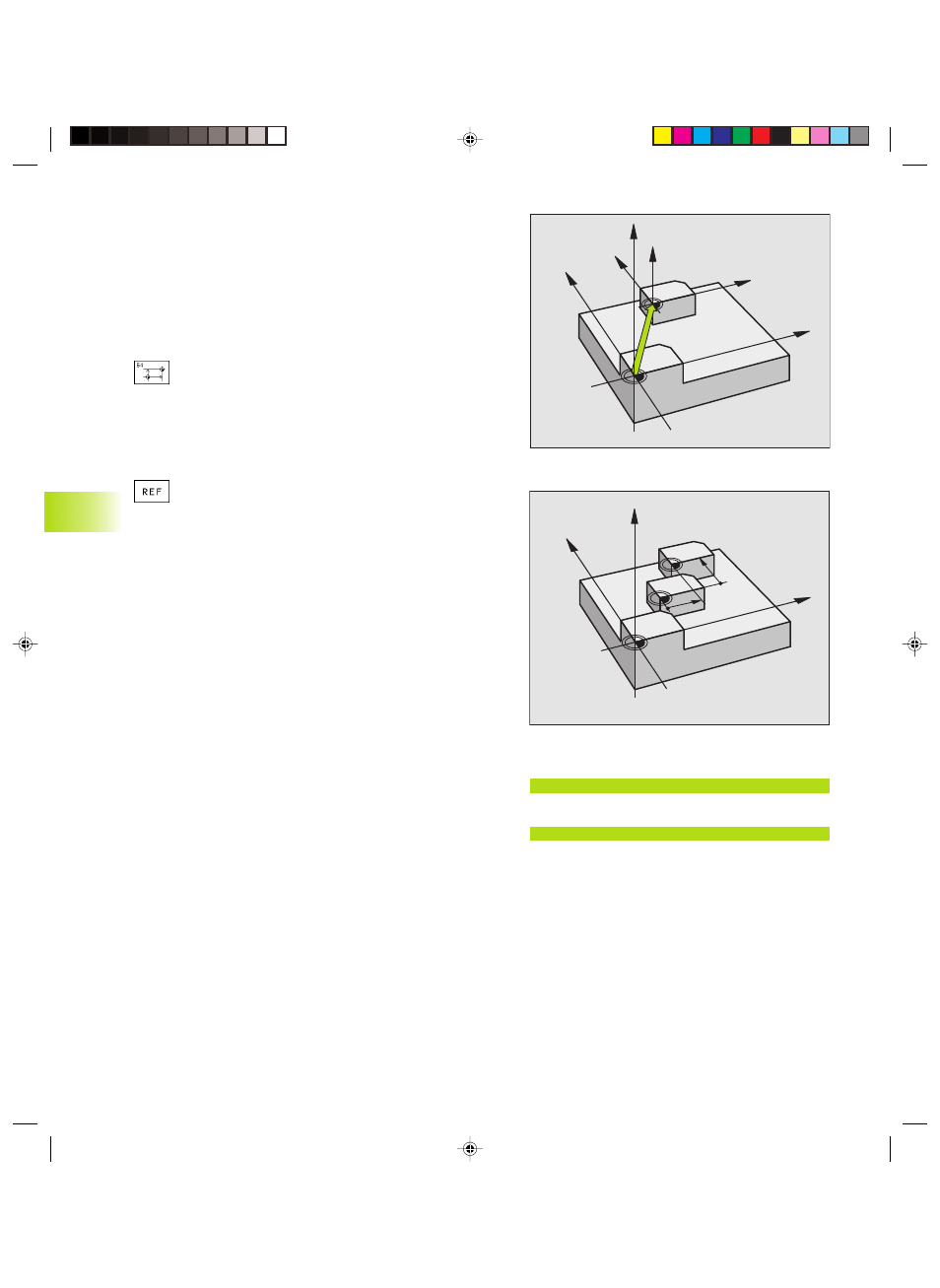

Décalage du POINT ZERO (cycle G54)
Grâce au DECALAGE DU POINT ZERO, vous pouvez répéter des
opérations d‘usinage à plusieurs endroits de la pièce.
Effet
Après la définition du cycle DECALAGE DU POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l‘affichage d‘état
supplémentaire.
ú Décalage: introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au point
zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut être
déjà décalé
Et en plus sur la TNC 410:
ú REF: appuyer sur la softkey REF; le point zéro
programmé se réfère ensuite au point zéro machine.
Dans ce cas, la TNC désigne avec REF la première
séquence du cycle
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de
point zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Graphisme (sauf TNC 410)
Si vous programmez une nouvelle pièce brute après un décalage
du point zéro, vous pouvez alors définir avec le paramètre-machine
7310 si la pièce brute doit se référer au nouveau point zéro ou à
l‘ancien. Pour l‘usinage de plusieurs pièces, ceci a l‘avantage de
permettre à la TNC de représenter graphiquement chacune des
pièces.
Affichages d'état
■ L‘affichage de position se réfère au point zéro (décalé) actif
■ Le point zéro qui apparaît dans l‘affichage d‘état supplémentaire
se réfère au point de référence initialisé manuellement.
8.9 Cycles de conversion de coordonnées
Z
Z
X
X
Y
Y
Z
X
Y
G91X
G91Y
Exemples de séquences CN:
N72 G54 G90 X+25 Y-12.5 Z100*
ou
N72 G54 G90 REF X+25 Y-12.5 Z100*
