183 TNC 410, TNC 426, TNC 430 HEIDENHAIN
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Q200
Q207
Q202
Q203
Q204
Q201

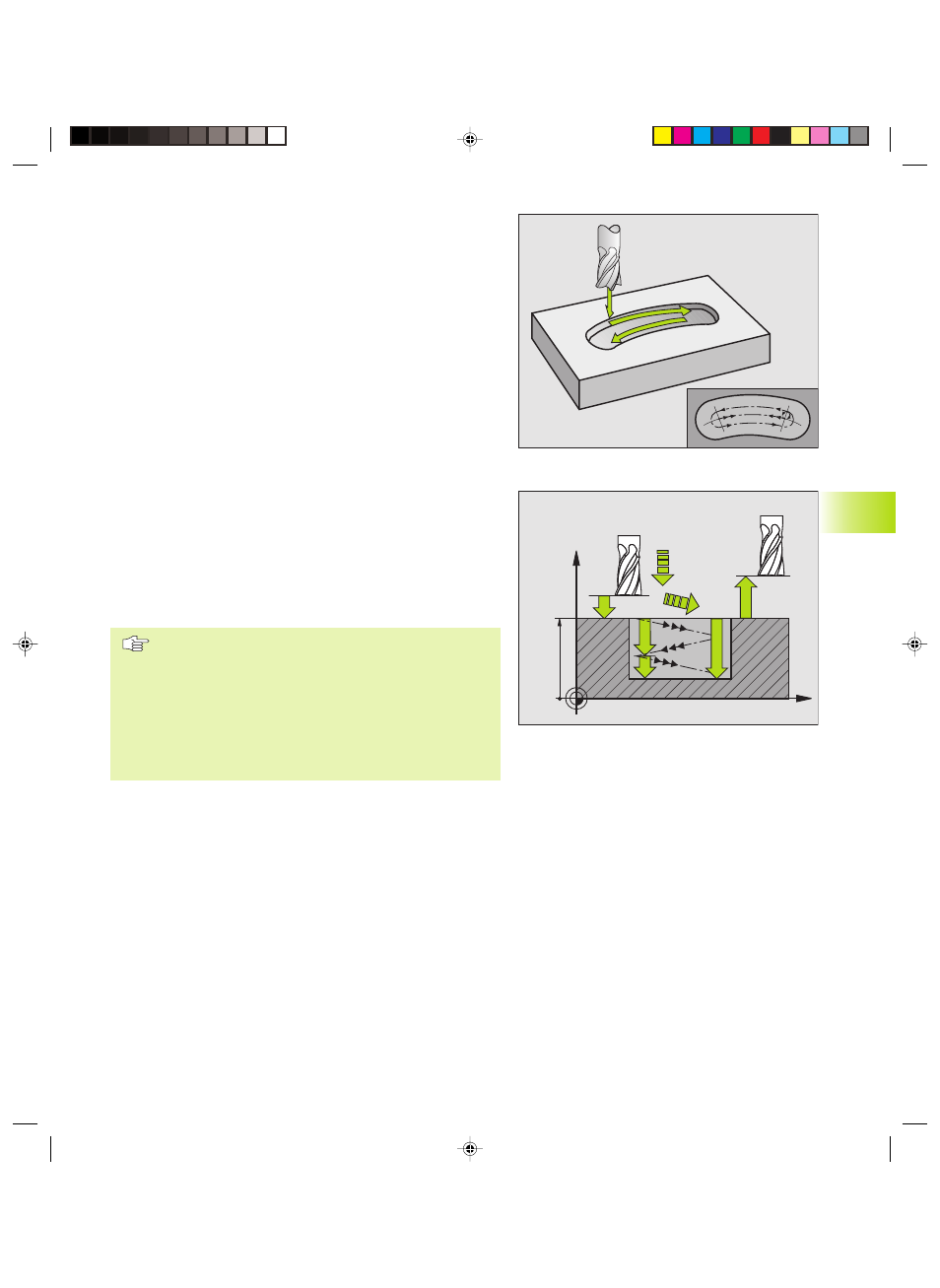

RAINURE CIRCULAIRE (trou oblong) avec plongée
pendulaire (cycle G211)
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche à la 2ème
distance d'approche, puis au centre du cercle de droite. Partant
de là, la TNC positionne l'outil à la distance d'approche
programmée au-dessus de la surface de la pièce
2 L'outil se déplace avec avance de fraisage sur la surface de la
pièce; partant de là, la fraise se déplace – en plongeant
obliquement dans la matière – vers l'autre extrêmité de la rainure
3 En plongeant à nouveau obliquement, l‘outil retourne ensuite au
point initial; ce processus (2 à 3) est répété jusqu‘à ce que la
profondeur de fraisage programmée soit atteinte
4 Ayant atteint la profondeur de fraisage, la TNC déplace l'outil pour
le surfaçage à l'autre extrêmité de la rainure
Finition
5 Pour effectuer la finition de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé. Celui-ci effectue ensuite la
finition du contour en avalant (avec M3) Pour l'opération de
finition, le point initial est au centre du cercle de droite.
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
7 Pour terminer, l‘outil retourne en avance rapide à la distance
d'approche et – si celle-ci est programmée – à la 2ème distance
d'approche
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à Larg.
rainure ni inférieur à 1/3 de Larg. rainure
Le diamètre de la fraise doit être inférieur à la moitié de
la longueur de la rainure: Sinon la TNC ne peut pas
effectuer de plongée pendulaire.
