21 TNC 410, TNC 426, TNC 430 HEIDENHAIN

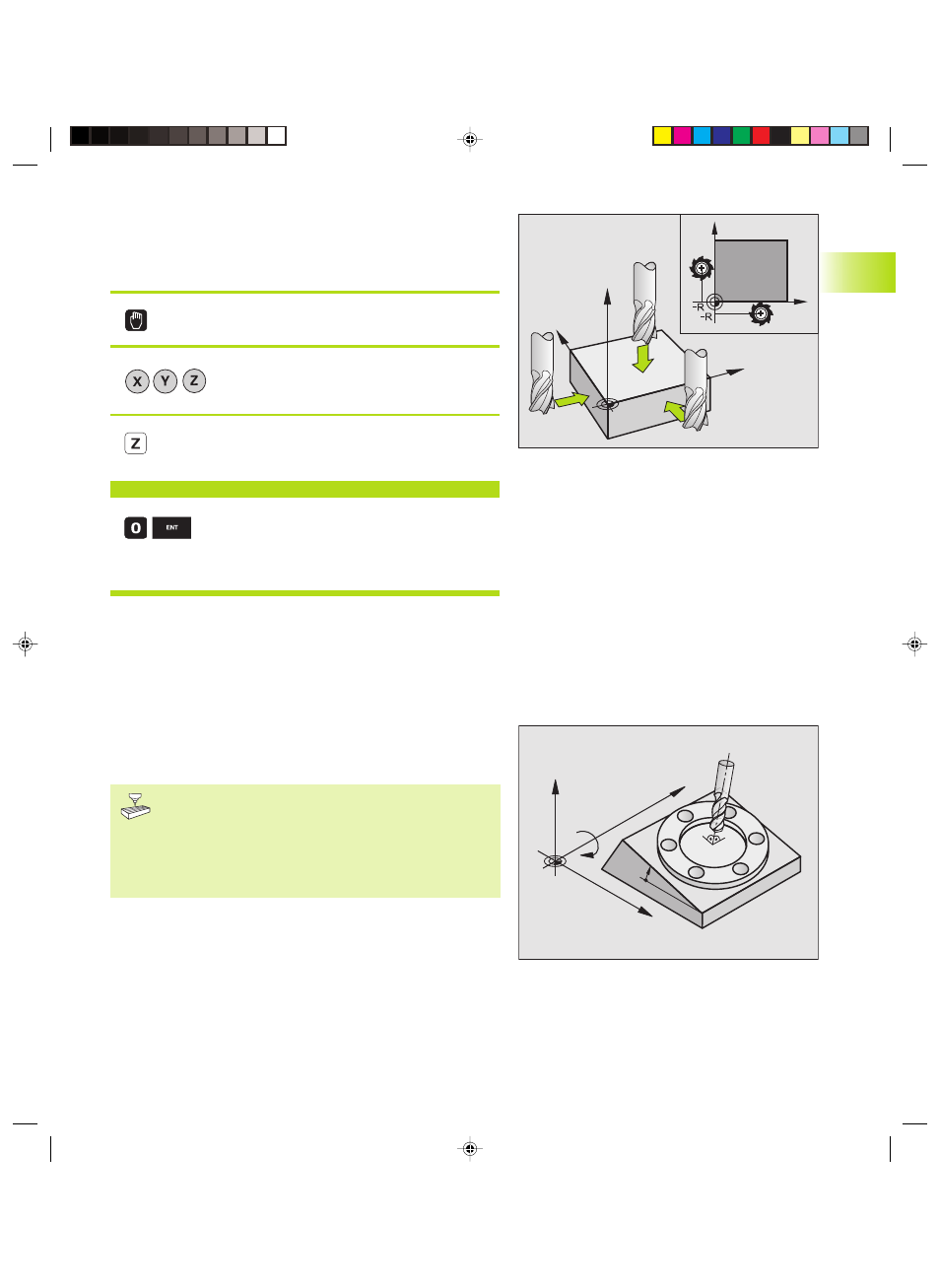

Initialiser le point de référence
Mesure préventive: Si la surface de la pièce ne doit pas être
affleurée, il convient de poser dessus une cale d'épaisseur d.
Introduisez alors pour le point de référence une valeur de d
supérieure.
Sélectionner le mode Manuel
<
Déplacer l'outil avec précaution jusqu'à ce qu'il
affleure la pièce
<
Sélectionner l'axe (tous les axes peuvent être
également sélectionnés sur le clavier ASCII)
Initialisation point de réf. Z=
<
Outil zéro, axe de broche: Initialiser l'affichage à
une position pièce connue (ex. 0) ou introduire
l'épaisseur d de la cale d'épaisseur Dans le plan
d'usinage: tenir compte du rayon d'outil
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil pré-réglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l‘outil ou à la
somme Z=L+d.
2.5 Inclinaison du plan d'usinage
(sauf TNC 410)
Les fonctions d'inclinaison du plan d'usinage sont
adaptées par le constructeur de la machine à la TNC et à
la machine. Sur certaines têtes pivotantes ou plateaux
inclinés, le constructeur de la machine définit si les
angles programmés doivent être interprétés comme
coordonnées des axes rotatifs ou bien comme angle
solide. Consultez le manuel de votre machine.
La TNC facilite l'inclinaison de plans d'usinage sur machines
équipées de têtes pivotantes ou de plateaux inclinés. Cas
d'applications types: ex. perçages ou contours inclinés dans
l'espace. Le plan d'usinage pivote toujours autour du point zéro
actif. Dans ce cas, et comme à l‘habitude, l‘usinage est programmé
dans un plan principal (ex. plan X/Y); toutefois, il est exécuté dans le
plan incliné par rapport au plan principal.
Y
X
Z
X
Y
2.5 Inclinaison du plan d'usinag
e
(sauf
TNC 41
0)
X
Z
Y
B
10°
