9.6 Exemples de programmation
Exemple: Séries de trous
%SP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
N40 T1 G17 S5000 *
N50 G00 G40 G90 Z+250 *
N60 G83 P01 +2 P02 -30 P03 +5 P04 0
P05 300 *
N70 X+15 Y+10 M3 *
N80 L1,0 *
N90 X+45 Y+60 *
N100 L1,0 *
N110 X+75 Y+10 *
N120 L1,0 *
N130 G00 Z+250 M2 *
N140 G98 L1 *
N150 Z+2 M99 *
N160 G91 X+20 M99 *
N170 Y+20 M99 *
N180 X-20 G90 M99 *
N190 G98 L0 *
N999999 %SP1 G71 *
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définition du cycle Perçage
Aborder le point initial de la série de trous 1, marche broche
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 2
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 3
Appeler le sous-programme pour la série de trous
Fin du programme principal
Début du sous-programme 1: série de trous
1er trou; en Z à la distance d'approche, appeler le cycle
Aborder le 2ème trou, appeler le cycle
Aborder le 3ème trou, appeler le cycle
Aborder le 4ème trou, appeler le cycle
Fin du sous-programme 1

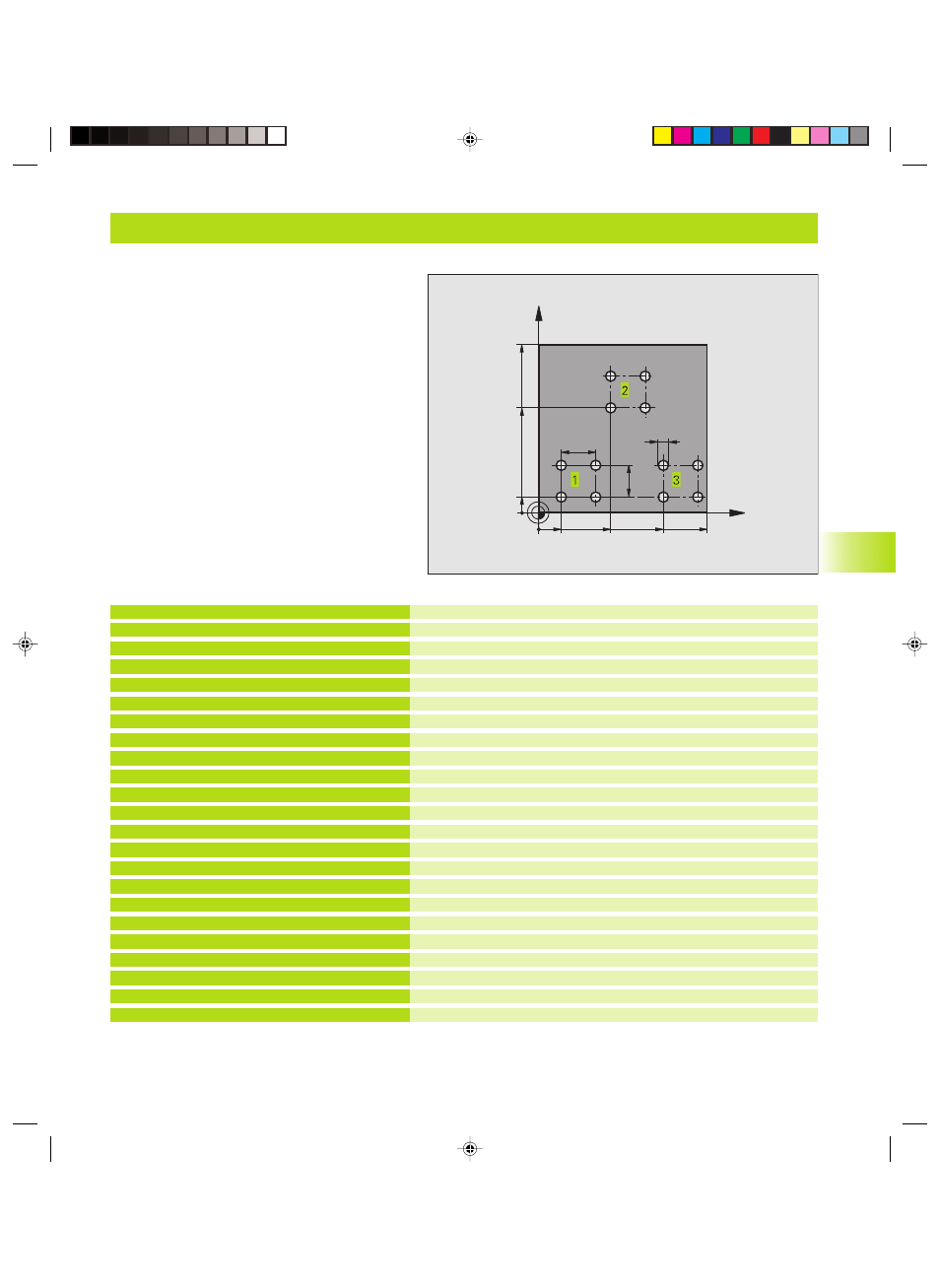

Exemple: Séries de trous
Déroulement du programme
■ Aborder les séries de trous dans le programme
principal
■ Appeler la série de trous (sous-programme 1)
■ Ne programmer la série de trous qu‘une seule
fois dans le sous-programme 1
%SP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
N40 T1 G17 S5000 *
N50 G00 G40 G90 Z+250 *
N60 G83 P01 +2 P02 -30 P03 +5 P04 0
P05 300 *
N70 X+15 Y+10 M3 *
N80 L1,0 *
N90 X+45 Y+60 *
N100 L1,0 *
N110 X+75 Y+10 *
N120 L1,0 *
N130 G00 Z+250 M2 *
N140 G98 L1 *
N150 Z+2 M99 *
N160 G91 X+20 M99 *
N170 Y+20 M99 *
N180 X-20 G90 M99 *
N190 G98 L0 *
N999999 %SP1 G71 *
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définition du cycle Perçage
Aborder le point initial de la série de trous 1, marche broche
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 2
Appeler le sous-programme pour la série de trous
Aborder le point initial de la série de trous 3
Appeler le sous-programme pour la série de trous
Fin du programme principal
Début du sous-programme 1: série de trous
1er trou; en Z à la distance d'approche, appeler le cycle
Aborder le 2ème trou, appeler le cycle
Aborder le 3ème trou, appeler le cycle
Aborder le 4ème trou, appeler le cycle
Fin du sous-programme 1
