TNC 410, TNC 426, TNC 430 HEIDENHAIN 269

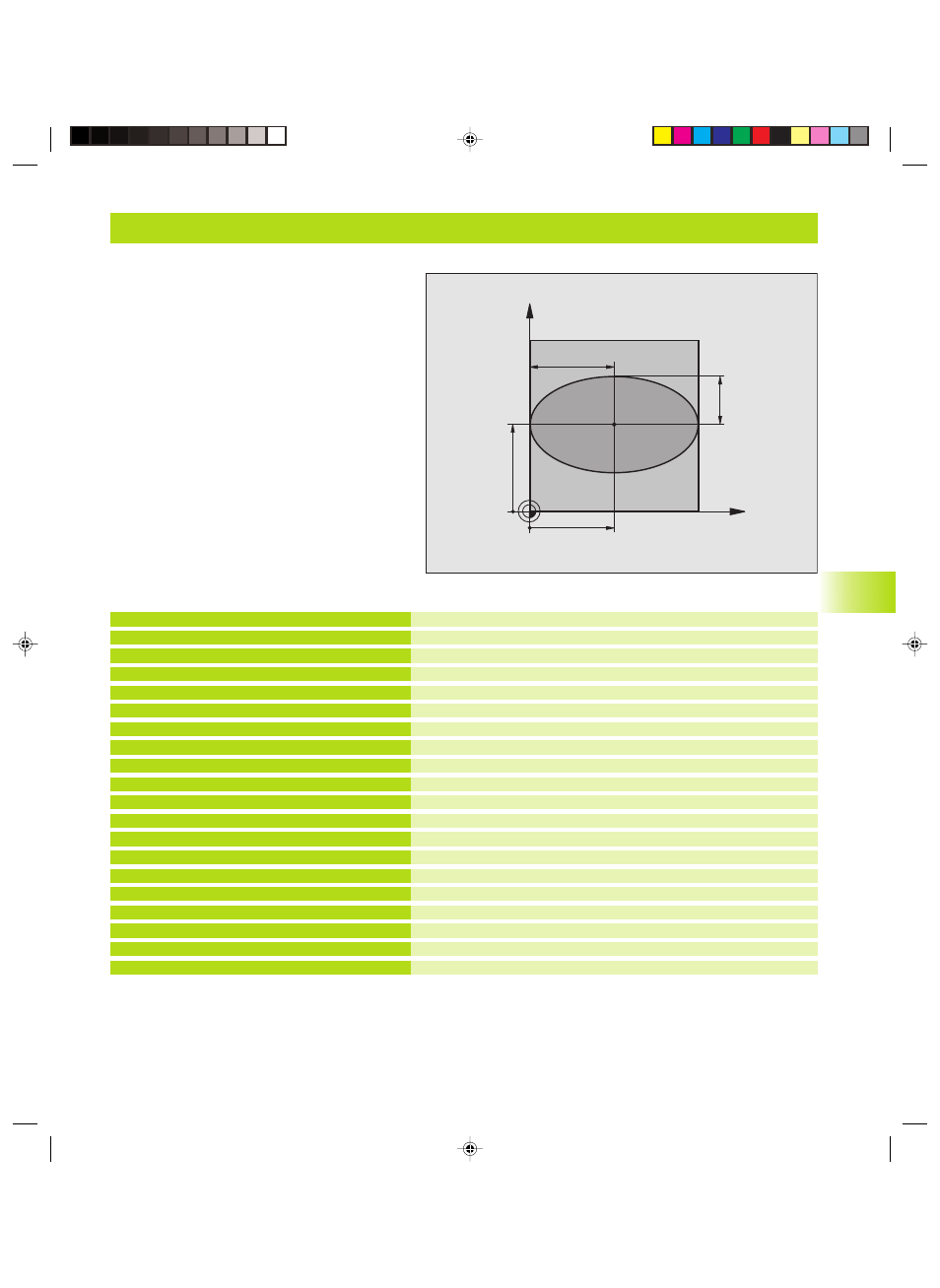

Exemple: Ellipse
1
0.1
0 Ex
emples de pr
ogr
ammation
Exemple: Ellipse
Centre de l‘axe X
Centre de l‘axe Y
Demi-axe X
Demi-axe Y
Angle initial dans le plan
Angle final dans le plan
Nombre de pas de calcul
Position angulaire de l'ellipse
Profondeur de fraisage
Avance au fond
Avance de fraisage
Distance d‘approche pour le pré-positionnement
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Appeler l‘usinage
Dégager l‘outil, fin du programme
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q3 P01 +50 *
N40 D00 Q4 P01 +30 *
N50 D00 Q5 P01 +0 *
N60 D00 Q6 P01 +360 *
N70 D00 Q7 P01 +40 *
N80 D00 Q8 P01 +30 *
N90 D00 Q9 P01 +5 *
N100 D00 Q10 P01 +100 *
N110 D00 Q11 P01 +350 *
N120 D00 Q12 P01 +2 *
N130 G30 G17 X+0 Y+0 Z-20 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 G00 Z+250 M2 *
Déroulement du programme
■ Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus vous aurez défini de pas de calcul
et plus lisse sera le contour
■ Définissez le sens du fraisage avec l‘angle initial
et l‘angle final dans le plan:
Sens de l‘usinage dans le sens horaire:
angle initial > angle final
Sens de l‘usinage dans le sens anti-horaire:
angle initial < angle final
■ Le rayon d‘outil n‘est pas pris en compte
X
Y
50
50
30
50
