8 Programmation: Cycles 196
X
Z

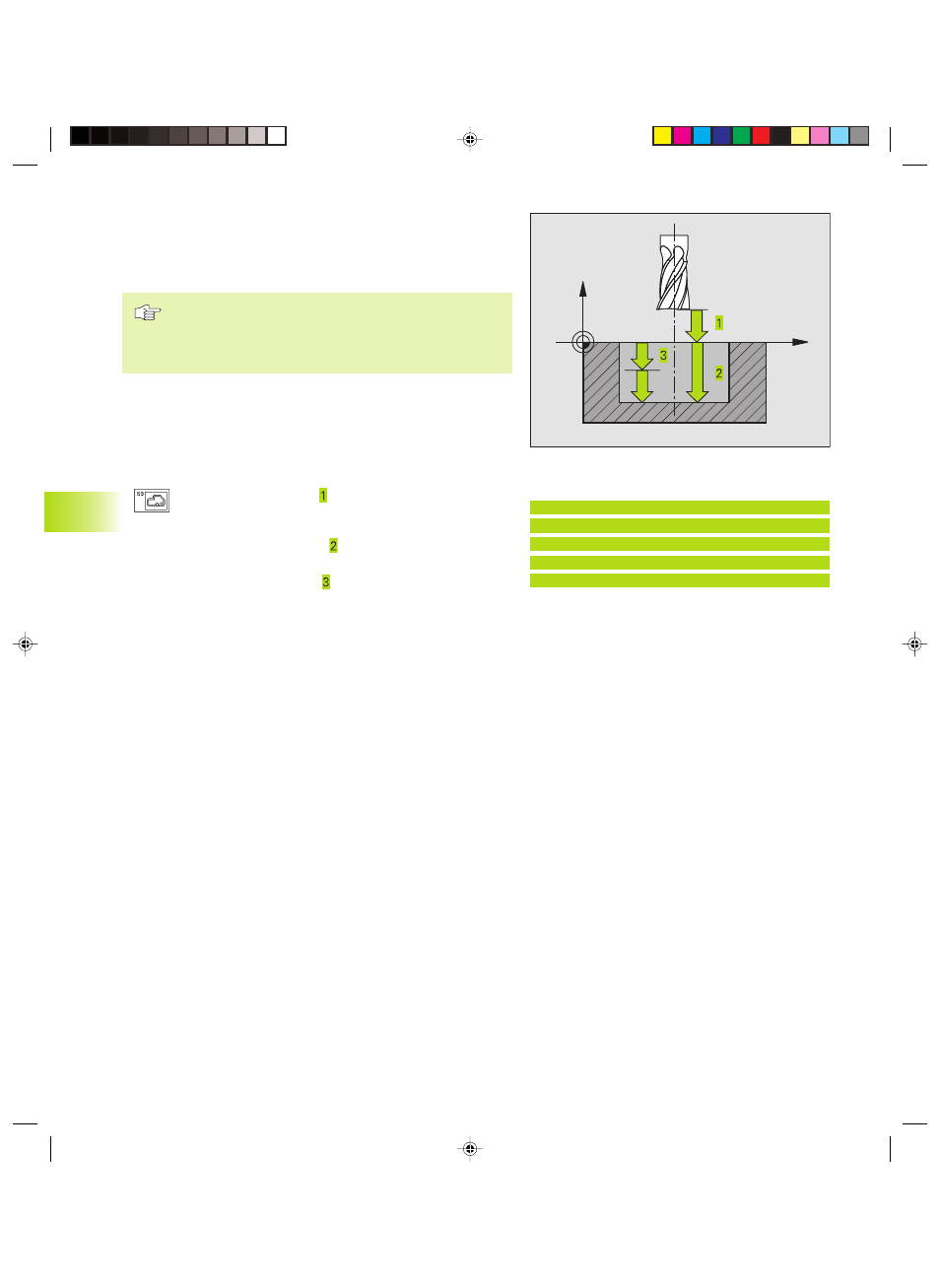

FRAISAGE DE CONTOUR (cycle G58/G59)
Applications
Le cycle G58/G59 FRAISAGE DE CONTOUR permet la finition du
contour de poche.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Sens de rotation pour le fraisage du contour
■ sens horaire: G58
■ sens anti-horaire: G59
La TNC effectue séparément chaque contour partiel, y compris en
plusieurs passes si celles-ci ont été programmées.
ú Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce
ú Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■ la profondeur de passe est égale à la profondeur de
fraisage
■ la profondeur de passe est supérieure à la
profondeur de fraisage
La profondeur de fraisage n‘est pas forcément un
multiple de la profondeur de passe
ú Avance de plongée en profondeur: Avance de plongée
en mm/min.
ú Avance: avance de fraisage en mm/min.
8.6 Cycles SL, groupe I
Exemples de séquences CN:
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500*
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500*
