8 Programmation: Cycles 202
ú Dist. d'approche Q6 (en incrémental): distance entre
surface frontale de l'outil et surface de la pièce
ú Hauteur de sécurité Q7 (en absolu): hauteur en valeur
absolue à l'intérieur de laquelle aucune collision ne
peut se produire avec la pièce (pour positionnement
intermédiaire et retrait en fin de cycle)

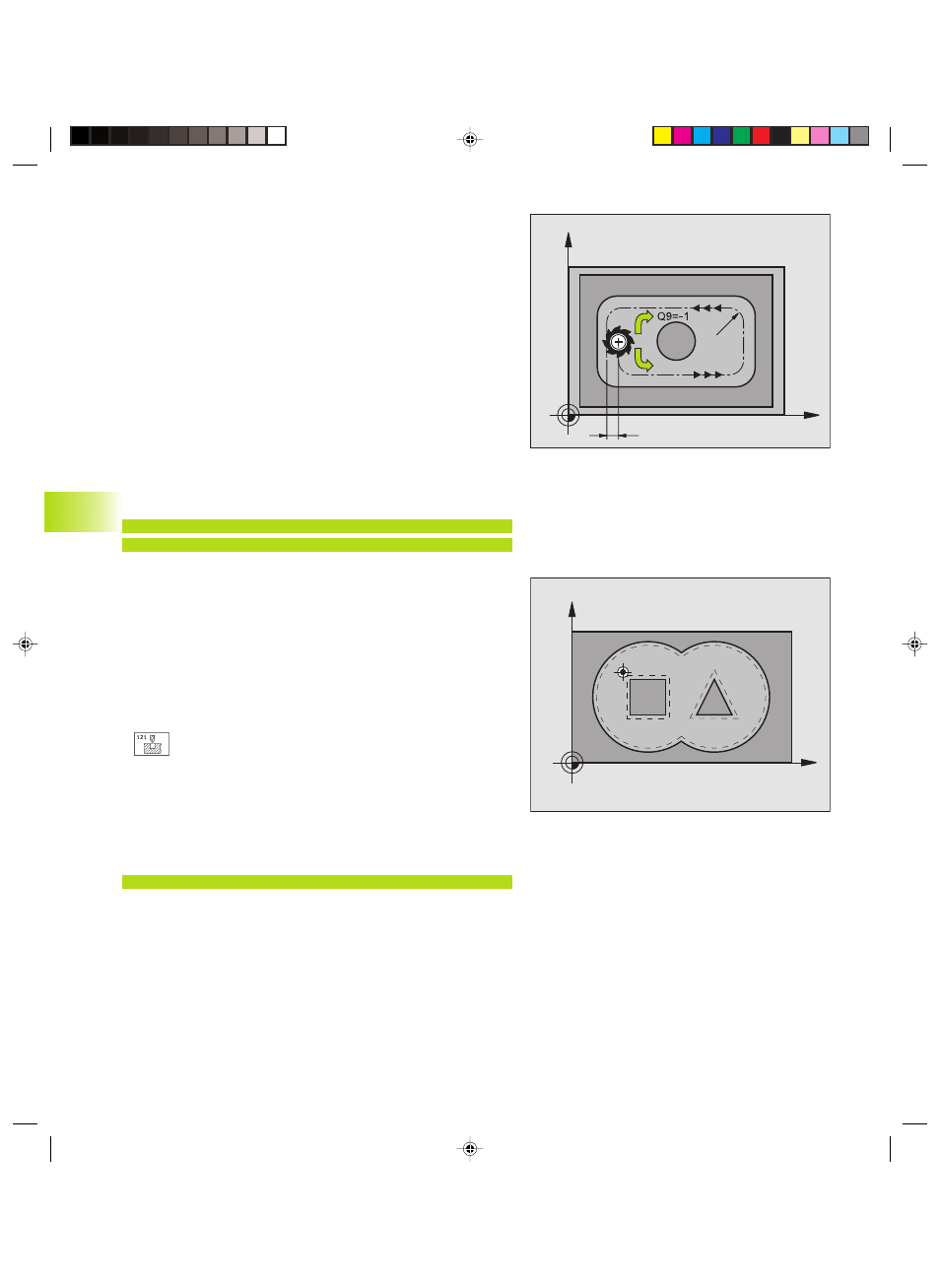

ú Rayon d'arrondi interne Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
ú Sens de rotation ? Sens horaire = -1 Q9: Sens de
l‘usinage pour les poches
■ sens horaire (Q9 = -1 usinage en opposition pour
poche et îlot)
■ sens anti-horaire (Q9 = +1 usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d'usinage lors d'une
interruption du programme et, si nécessaire, les écraser.
Exemple de séquence CN:
N57 G120 Q1=-20 Q2=1 Q3=+0.2 Q4=+0.1 Q5=+0 Q6=+2
Q7=+50 Q8=0.5 Q9=+1*
PREPERCAGE (cycle G121)
Déroulement du cycle
dito cycle G83 Perçage profond (cf. „8.3 Cycles de perçage“).
Applications
Pour les points de plongée, le cycle G121 PREPERCAGE tient
compte de la surép. latérale de finition, de la surép. de finition en
profondeur, et du rayon de l+outil d+évidement. Les points de
plongée sont aussi points initiaux pour l‘évidement.
ú Profondeur de passe Q10 (en incrémental): Distance
parcourue par l‘outil en une passe (signe „–“ avec
sens d‘usinage négatif)
ú Avance plongée en profondeur Q11: avance de
perçage en mm/min.
ú Numéro outil d'évidement Q13: numéro de l'outil
d'évidement
Exemple de séquence CN:
N58 G121 Q10=+5 Q11=100 Q13=1*
8.7 Cy
cles SL,
gr
oupe II (sauf
TNC
41
0)
X
Y
X
Y
k
Q9=+1
Q8
