Panneau de commande

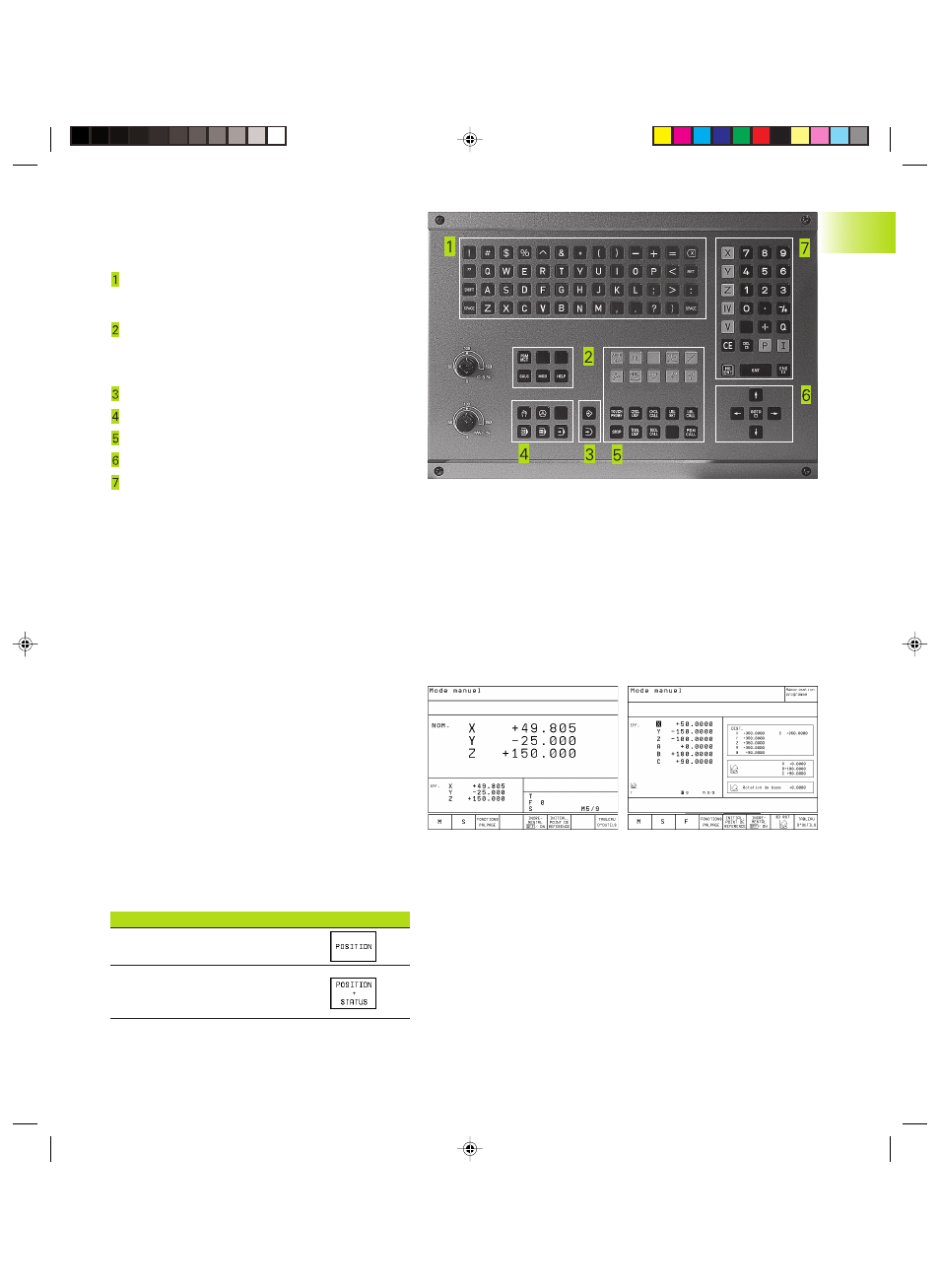

La figure de droite illustre les touches du panneau
de commande regroupées selon leur fonction:
Clavier alphabétique
pour l'introduction de textes, noms de fichiers et
programmation en DIN/ISO
Gestion de fichiers,
calculatrice (sauf TNC 410),
fonction MOD,
fonction HELP
Modes de fonctionnement Programmation
Modes de fonctionnement Machine
Ouverture des dialogues de programmation
Touches fléchées et instruction de saut GOTO
Introduction numérique et sélection d'axe
Les fonctions des différentes touches sont
regroupées sur la première page de rabat. Les
touches externes (touche START CN, par exemple)
sont décrites dans le manuel de la machine.
1.3 Modes de fonctionnement
Pour les différentes fonctions et phases opératoires
nécessaires à la fabrication d'une pièce, la TNC
dispose des modes suivants:
Mode Manuel et Manivelle électronique
Le réglage des machines s'effectue en mode
Manuel. Ce mode permet de positionner les axes
de la machine manuellement ou pas-à-pas,
d'initialiser les points de référence et d'incliner le
plan d'usinage.
Le mode Manivelle électronique sert au
déplacement manuel des axes de la machine à
l'aide d'une manivelle électronique HR.
Softkeys pour le partage de l'écran
(à sélectionner tel que décrit précédemment, TNC
410: cf. partage de l'écran lors de l'exécution de
programme en continu)
Fenêtre Softkey
Positions
à gauche: positions,
à droite: affichage d'état
1
.3 Modes de f
onctionnement
