99

TNC 410, TNC 426, TNC 430 HEIDENHAIN

Correction de rayon
La correction de rayon doit se trouver avant la séquence qui
contient les coordonnées du premier élément du contour. Elle ne
doit pas commencer dans une séquence de trajectoire circulaire.
Avant, programmez-la dans une séquence linéaire.

Séquence linéaire: cf. „6.4 Contournages – Coordonnées
cartésiennes“.

Pré-positionnement
Au début d‘un programme d‘usinage, pré-positionnez l‘outil de
manière à éviter que l‘outil et la pièce ne soient endommagés.

6.3 Approche et sortie du contour

Point initial et point final

Partant du point initial, l'outil aborde le point de contour suivant.
Conditions requises pour le point initial:

doit être programmé sans correction de rayon

Doit être abordé sans risque de collision

Doit être proche du premier point du contour

Pour éviter tout endommagement du contour: Le point initial
optimal est situé dans le prolongement de la trajectoire de l'outil
pour l'usinage du premier élément du contour.

Exemple

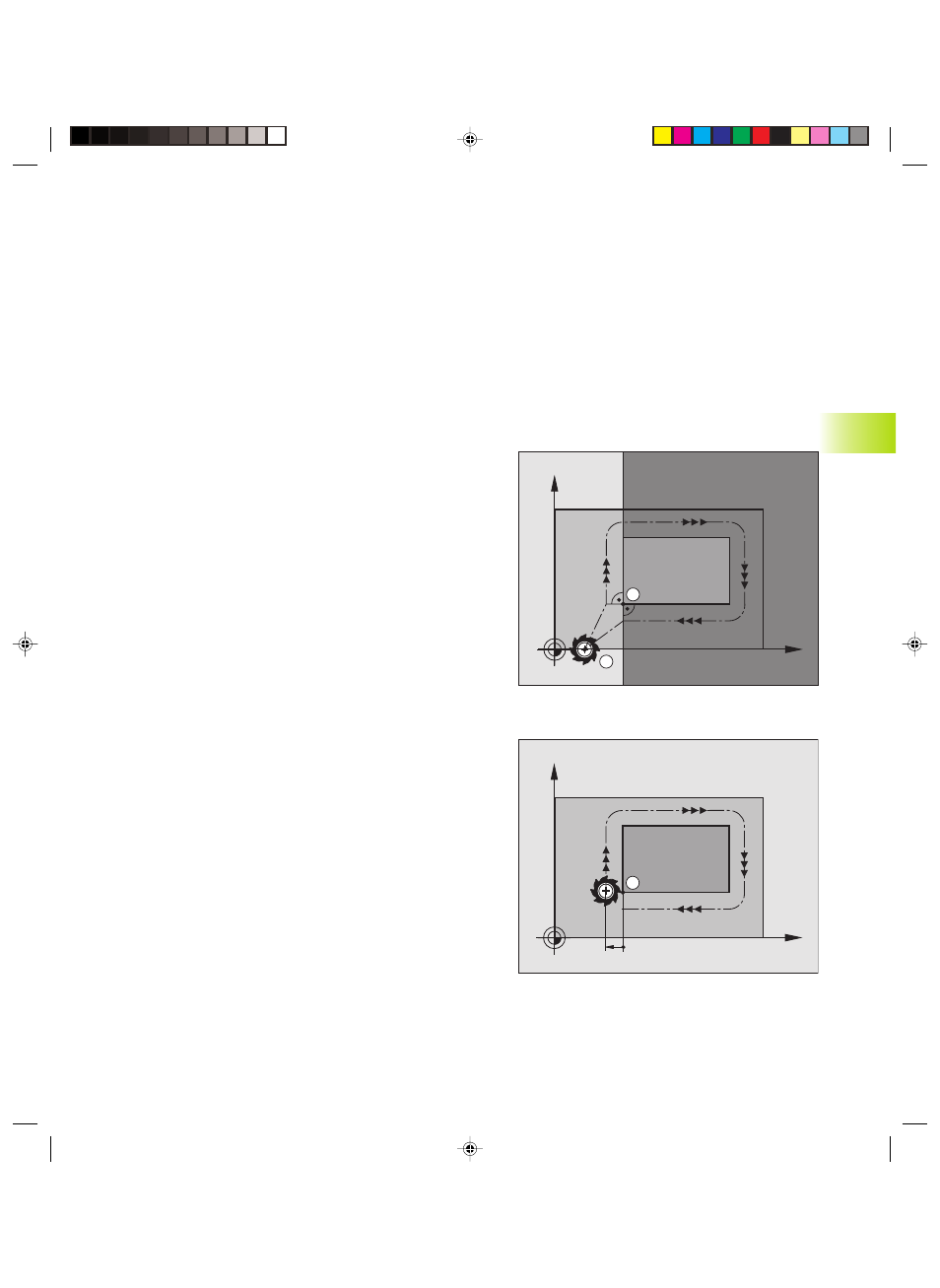

Fig. en haut et à droite: Si vous définissez le point initial dans la
zone gris foncé, le contour sera endommagé lors de l'approche du
premier point du contour.

Premier point du contour
Programmez une correction de rayon pour le déplacement d'outil
sur le premier point du contour.

6.3

Appr

oc

he et sor

tie du cont

our

X

Y

A

G41

X

Y

S

A
