TNC 410, TNC 426, TNC 430 HEIDENHAIN 273

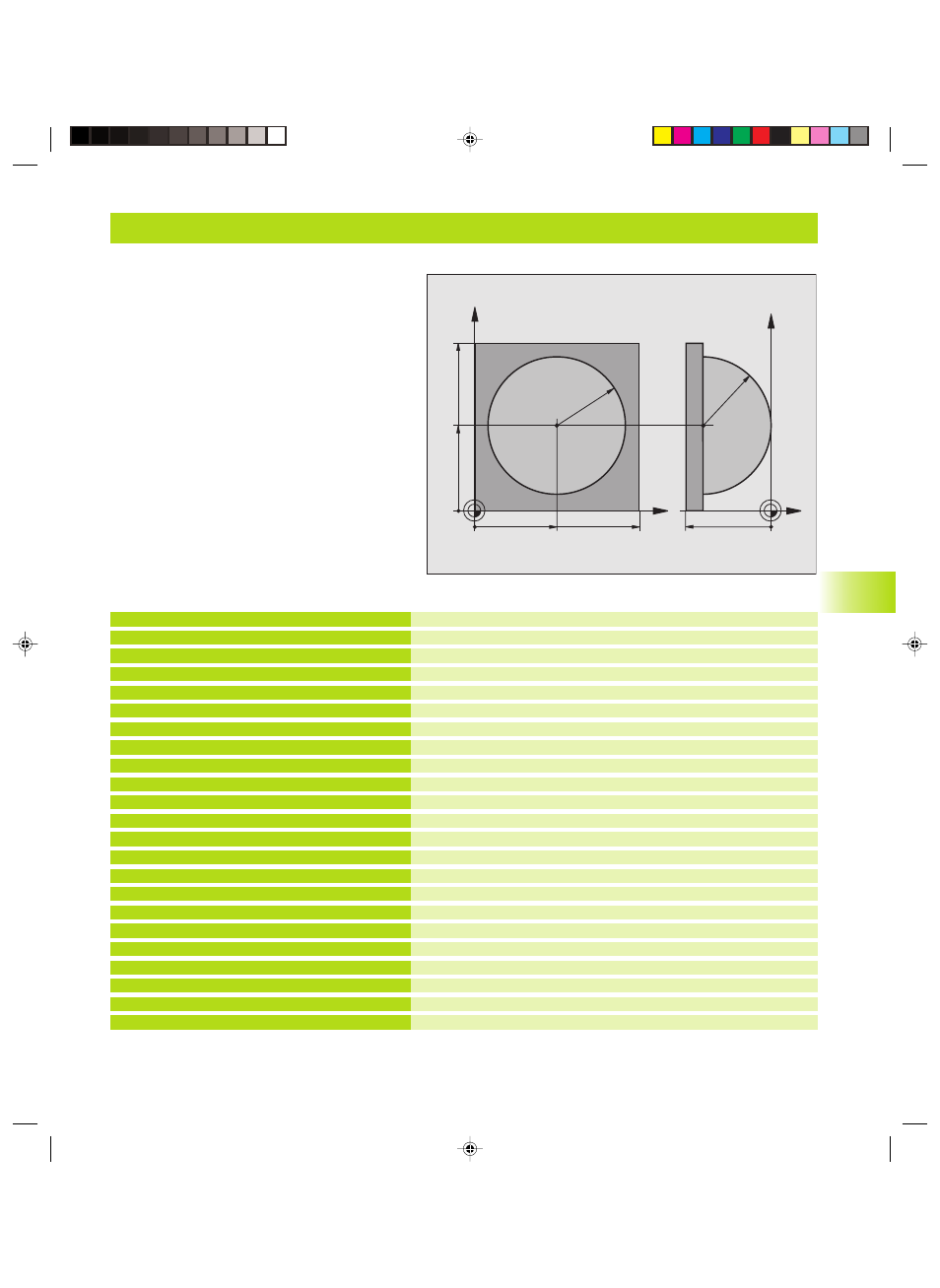

Exemple: Sphère convexe avec fraise deux tailles Exemple: Sphère convexe avec fraise deux tailles
Centre de l‘axe X
Centre de l‘axe Y
Angle initial dans l'espace (plan Z/X)
Angle final dans l'espace (plan Z/X)
Pas angulaire dans l'espace
Rayon de la sphère
Position de l'angle initial dans le plan X/Y
Position de l'angle final dans le plan X/Y
Pas angulaire dans le plan X/Y pour l'ébauche
Surépaisseur du rayon de la sphère pour l'ébauche
Distance d'approche pour prépositionnement dans l'axe de broche
Avance de fraisage
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Appeler l‘usinage
Annuler la surépaisseur
Pas angulaire dans le plan X/Y pour la finition
Appeler l‘usinage
Dégager l‘outil, fin du programme
%SPHERE G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q4 P01 +90 *
N40 D00 Q5 P01 +0 *
N50 D00 Q14 P01 +5 *
N60 D00 Q6 P01 +45 *
N70 D00 Q8 P01 +0 *
N80 D00 Q9 P01 +360 *
N90 D00 Q18 P01 +10 *
N100 D00 Q10 P01 +5 *
N110 D00 Q11 P01 +2 *
N120 D00 Q12 P01 +350 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 D00 Q18 P01 +5 *
N210 L10,0 *
N220 G00 G40 Z+250 M2 *
Déroulement du programme
■ Ce programme ne fonctionne qu‘avec fraise deux
tailles
■ Le contour de l'ellipse est constitué de nombreux
petits segments de droite (à définir avec Q14).
Plus vous aurez défini de pas de calcul et plus
lisse sera le contour
■ Définissez le nombre de coupes sur le contour
avec le pas angulaire dans le plan (avec Q18)
■ La sphère est fraisée suivant des coupes 3D
dirigées de bas en haut
■ Le rayon d‘outil est corrigé automatiquement
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0.1
0 Ex
emples de pr
ogr
ammation
