107
TNC 410, TNC 426, TNC 430 HEIDENHAIN
6.4 Cont
our
nag
es – coor
données car
tésiennes

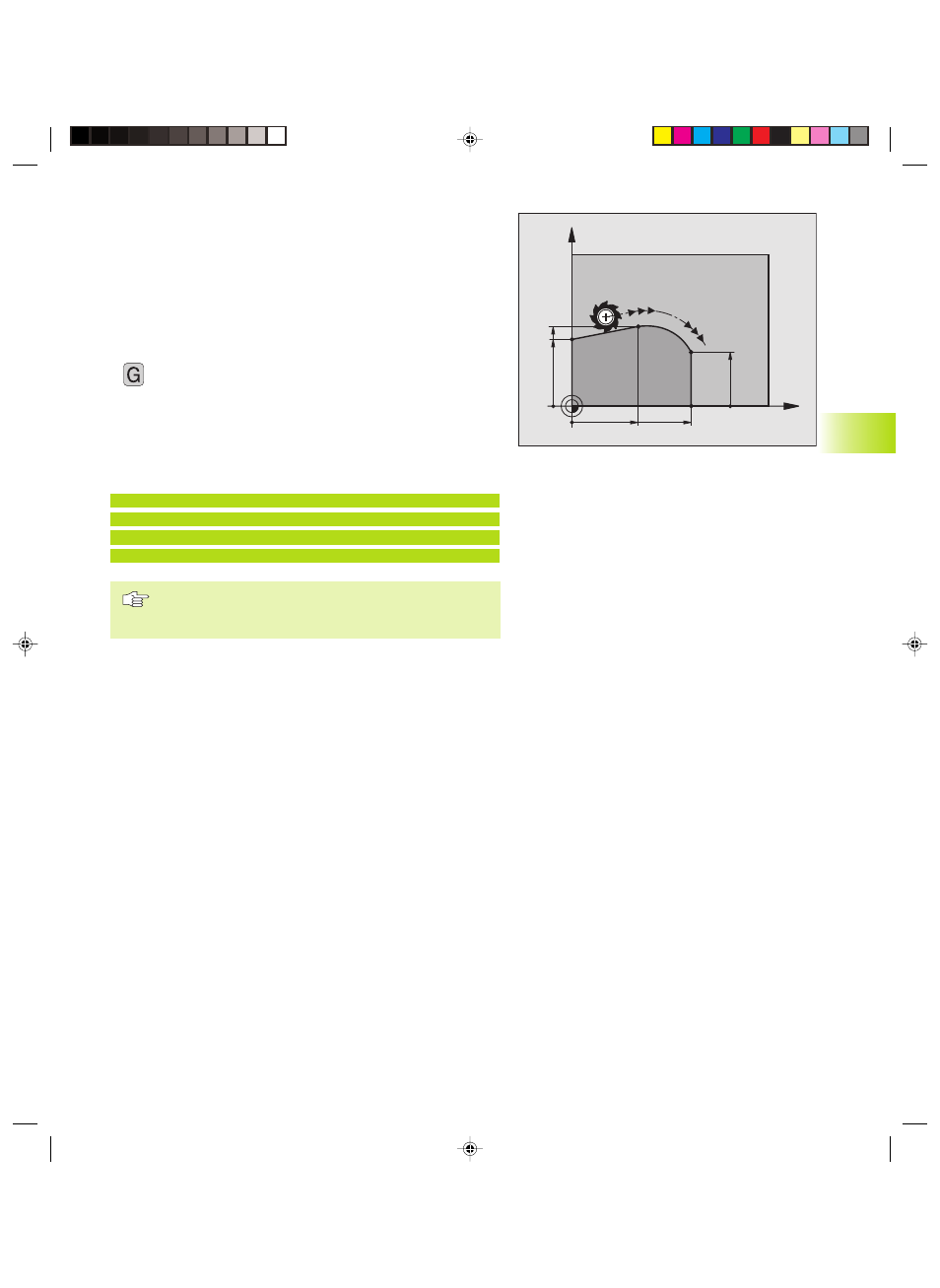

Trajectoire circulaire G06 avec raccordement tangentiel
L‘outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l‘élément de contour précédent.
Un raccordement est „tangentiel“ lorsqu‘il n‘y a ni coin ni coude à
l‘intersection des éléments du contour qui s‘interpénètrent ainsi
d‘une manière continue.
Programmez directement avant la séquence G06 l‘élément de
contour sur lequel se raccorde l‘arc de cercle par tangentement. Il
faut pour cela au minimum deux séquences de positionnement.
6
ú
Introduire les coordonnées du point final de l'arc de
cercle
Si nécessaire:
ú
Avance F
ú
Fonction auxiliaire M
Exemple de séquences CN
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
N100 G01 Y+0 *
La séquence G06 et l‘élément de contour programmé
avant doivent contenir les deux coordonnées du plan
dans lequel l‘arc de cercle doit être exécuté!
X
Y
25
45
25
30
20
