34

4 Programmation: Principes de base, gestion de fichiers,

aides à la programmation, gestion de palettes

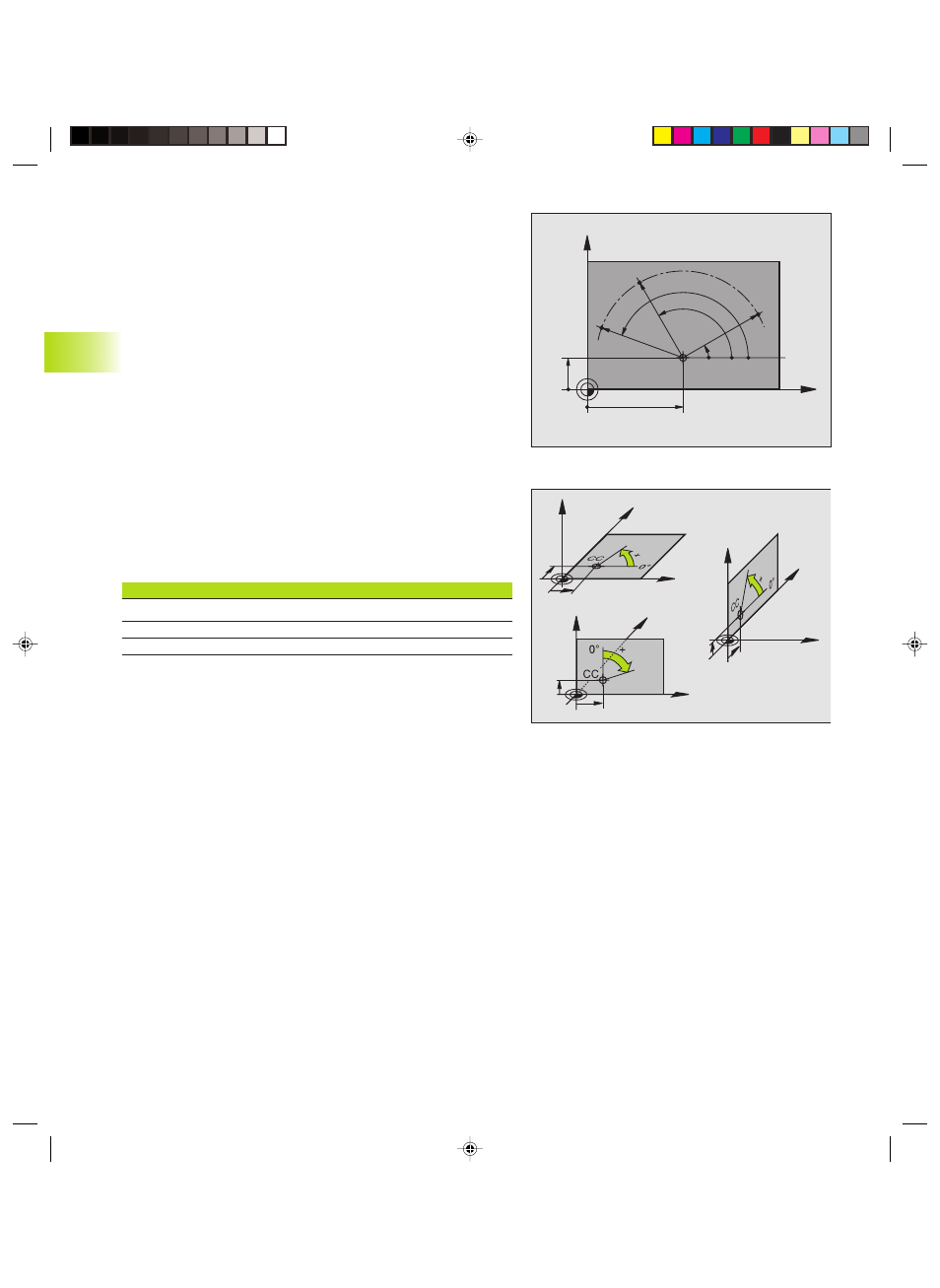

Coordonnées polaires

Si le plan d‘usinage est coté en coordonnées cartésiennes,
élaborez aussi votre programme d‘usinage en coordonnées
cartésiennes. En revanche, lorsque des pièces comportent des arcs
de cercle ou des coordonnées angulaires, il est souvent plus
simple de définir les positions en coordonnées polaires.

Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne décrivent les positions que dans un plan.
Les coordonnées polaires ont leur point zéro au niveau du pôle. De
cette manière, une position dans un plan est définie sans ambiguité
par

Rayon de coordonnées polaires R: distance entre le pôle et la
position

Angle de coordonnées polaires H: angle formé par l‘axe de
référence angulaire et la ligne reliant le pôle et la position.

Cf. figure en bas et à droite.

Définition du pôle et de l'axe de référence angulaire
Dans le système de coordonnées cartésiennes, vous définissez le
pôle au moyen de deux coordonnées dans l‘un des trois plans.
L‘axe de référence angulaire pour l‘angle polaire H est ainsi défini
sans ambiguité.

Coordonnées polaires (plan)

Axe de référence angulaire

I et J

+X

J et K

+Y

K et I

+Z

4.1 Pr

incipes de base

X

Y

30

10

CC

R

H

1

H

2

R

R

H

3

X

Z

Y

X

Z

Y

X

Z

Y

I

J

K

K

J

I
