ú Nom du PGM: nom du programme à appeler, éventl.
avec chemin dans lequel se trouve le programme
Vous appelez le programme avec
■ G79 (séquence séparée) ou
■ M99 (pas-à-pas) ou
■ M89 (après chaque séquence de positionnement)
Exemple: Appel de programme
Un programme 50 qui peut être appelé au moyen de l‘appel de
cycle doit être appelé dans un programme.
Exemple de séquences CN
N550 G39 P01 50 *
N560 G00 X+20 Y+50 M99 *
ORIENTATION BROCHE (cycle G36)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l‘utilisation du cycle
G36.

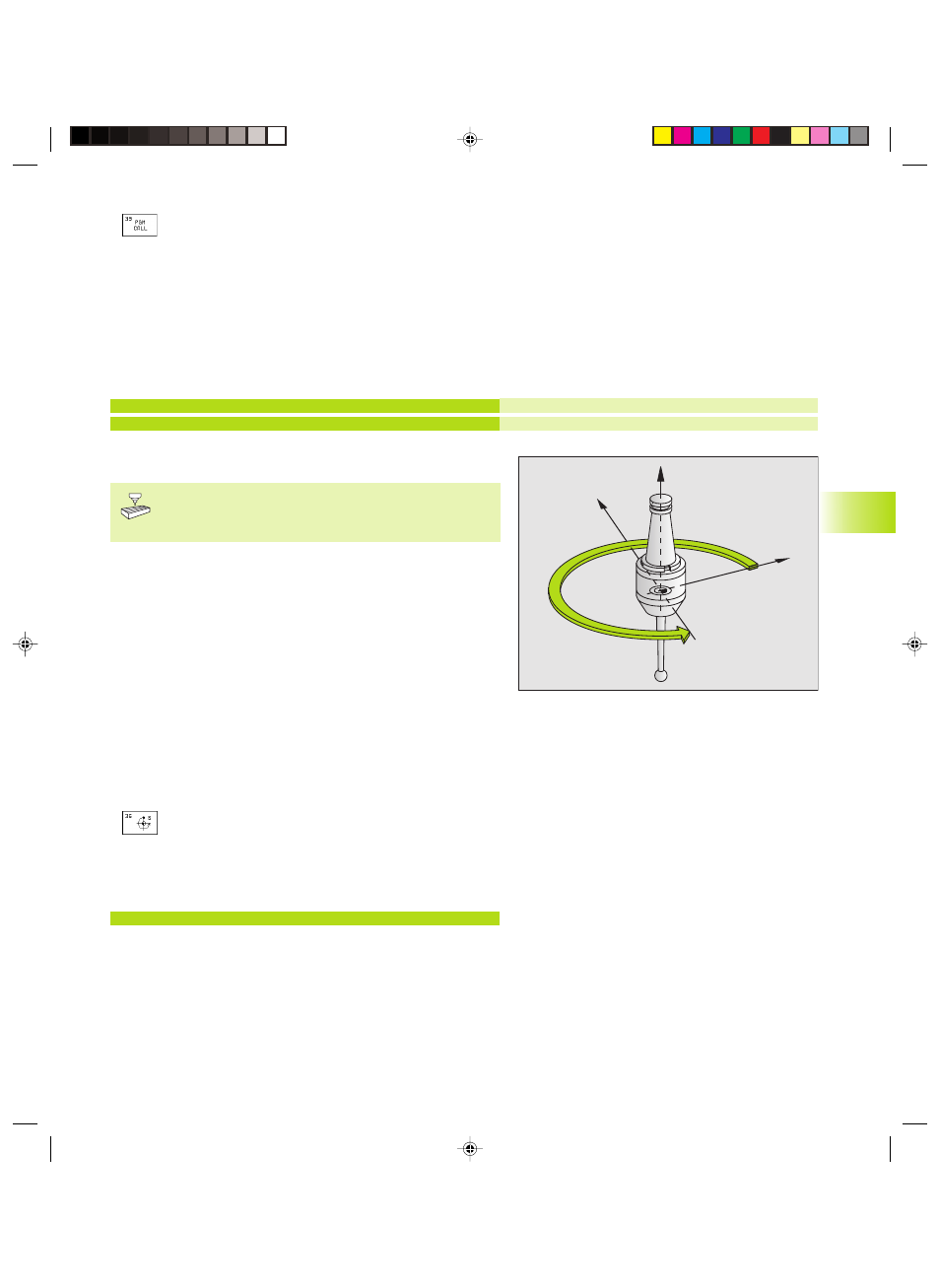

La TNC est en mesure de commander la broche principale d‘une
machine-outil et de l‘orienter à une position angulaire donnée.
L‘orientation broche est nécessaire, par exemple,
■ sur systèmes changeurs d‘outils avec position de changement
déterminée pour l‘outil
■ pour le réglage de la fenêtre émettrice-réceptrice de systèmes de
palpage 3D avec transmission infra-rouge
Effet
La position angulaire définie dans le cycle est positionnée par la
TNC par programmation de M19.
Si vous programmez M19 sans avoir défini préalablement le cycle
G36, la TNC positionne alors la broche principale à une valeur
angulaire définie dans un paramètre-machine (cf. manuel de la
machine).
ú Angle d'orientation: introduire l‘angle se rapportant à
l‘axe de référence angulaire du plan d‘usinage
Plage d‘introduction 0 à 360°
Finesse d‘introduction 0,001°
Exemple de séquence CN:
N72 G36 S25*
Définition: „Le programme 50 est un cycle“
Appel du programme 50
