8 Programmation: Cycles 158

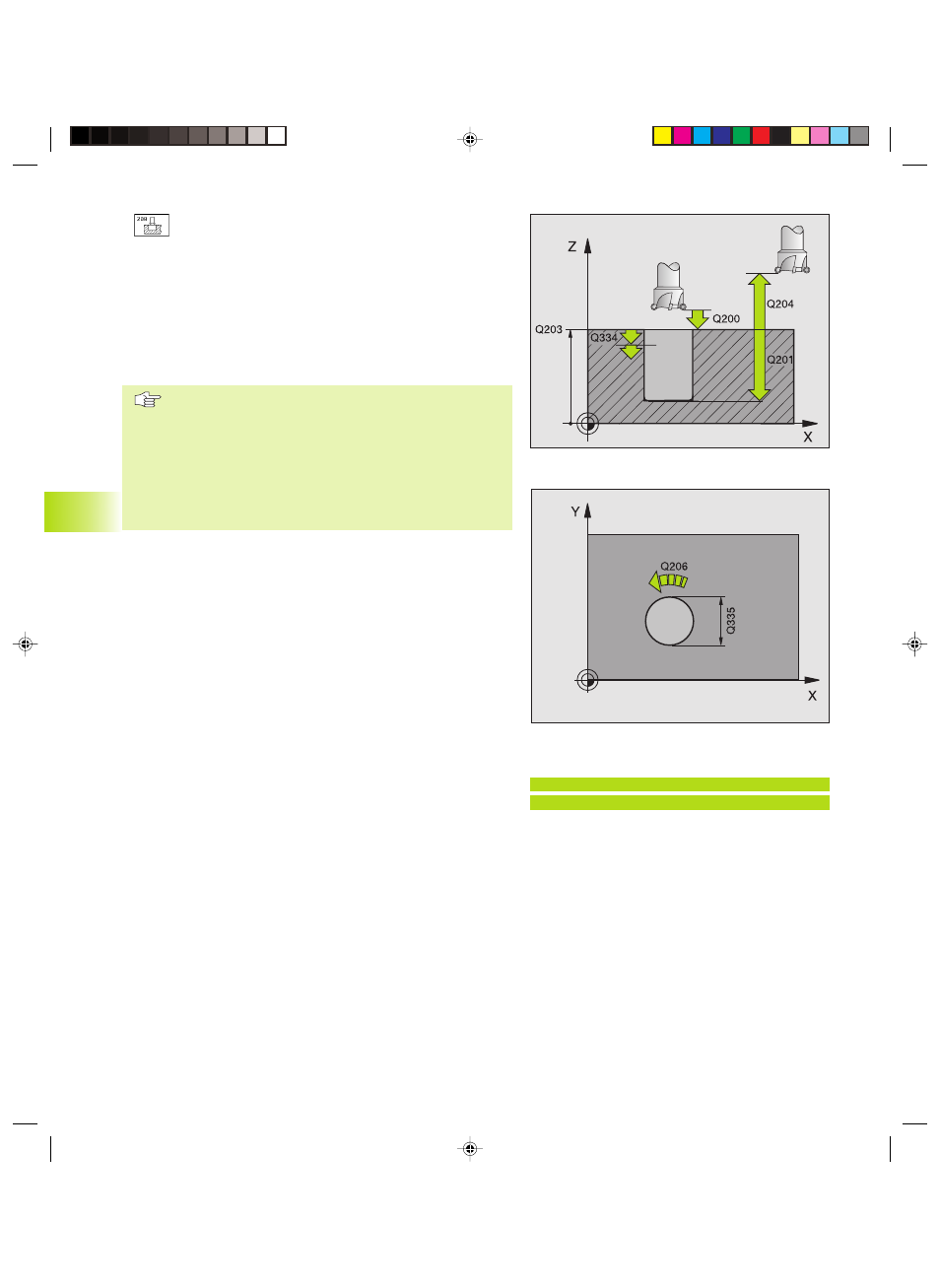

ú Distance d'approche Q200 (en incrémental): distance
entre l'arête inférieure de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage sur la
trajectoire hélicoïdale, en mm/min.
ú Passe par pas de vis Q334 (en incrémental): distance
parcourue par l'outil sur un pas de vis (=360°).
Veillez à ce que votre outil ne s'endommage pas lui-
même ou n'endommage pas la pièce à cause d'une
passe trop importante.
Pour éviter de programmer de trop grandes passes, dans
la colonne ANGLE du tableau d'outils, introduisez l'angle
de plongée max. possible pour l'outil (cf. „5.2 Données
d'outils). La TNC calcule alors automatiquement la pas
max. autorisée et modifie si nécessaire la valeur que
vous avez programmée.
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú Diamètre nominal Q335 (en absolu): Diamètre de
perçage. Si vous avez programmé un diamètre
nominal égal au diamètre de l'outil, la TNC perce
directement à la profondeur programmée, sans
interpolation hélicoïdale.
8.3 Cycles de perçage
Exemple de séquence CN:
N12 G208 Q200=2 Q201=-80 Q206=150
Q334=1.5 Q203=+0 Q204=50 Q335=25*
