116 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair

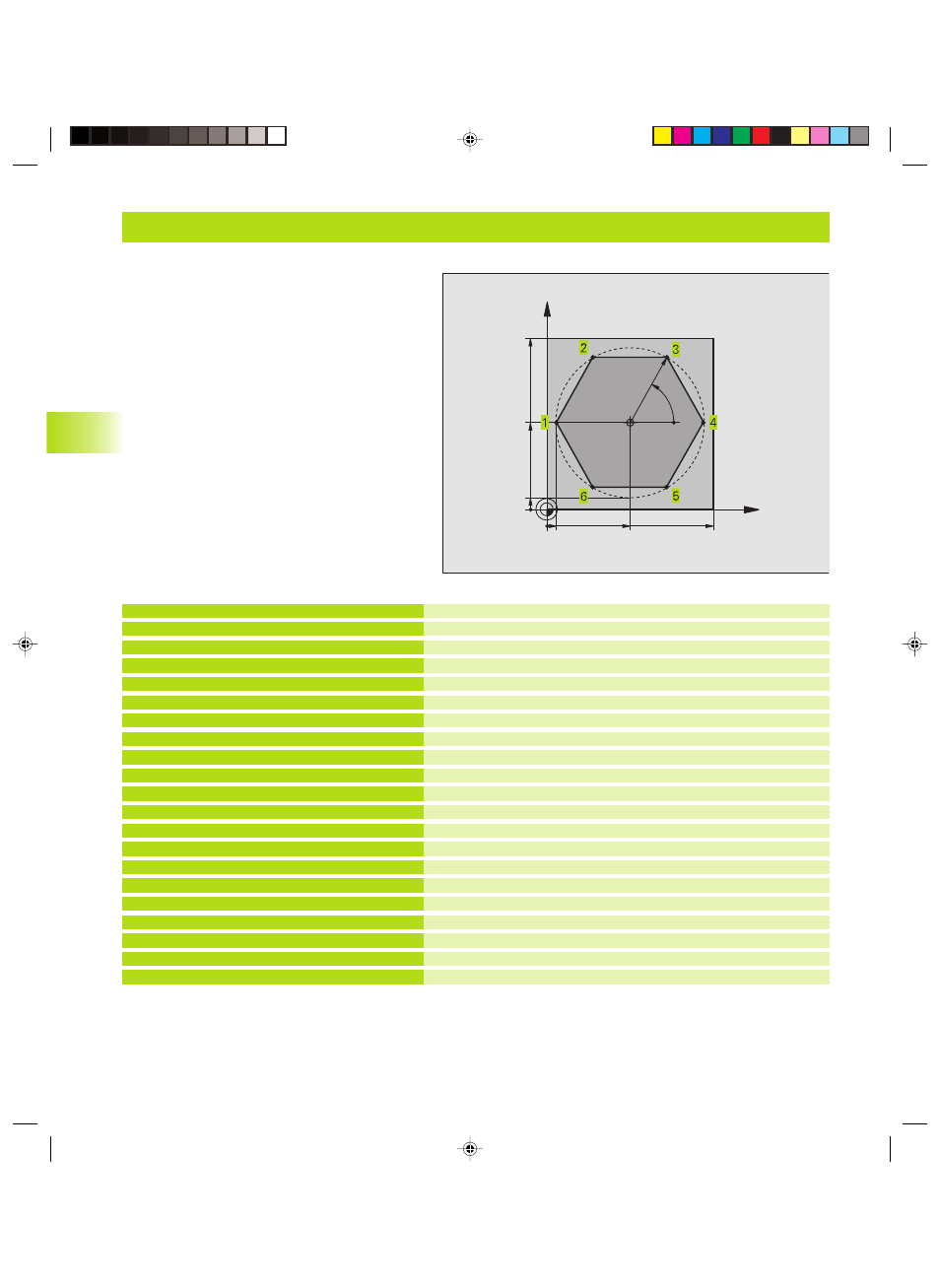

es Exemple: Déplacement linéaire en coordonnées polaires
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définir le point de référence pour les coordonnées polaires
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le contour au point 1
Approche tangentielle
Aborder le point 2
Aborder le point 3
Aborder le point 4
Aborder le point 5
Aborder le point 6
Aborder le point 1
Sortie tangentielle
Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
Dégager l'outil dans l'axe de broche, fin du programme
%LINEPOL G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 G10 R+60 H+180 *
N80 G01 Z-5 F1000 M3 *
N90 G11 G41 R+45 H+180 F250 *
N110 G26 R5 *
N120 H+120 *
N130 H+60 *
N140 H+0 *
N150 H-60 *
N160 H-120 *
N170 H+180 *
N180 G27 R5 F500 *
N190 G40 R+60 H+180 F1000 *
N200 G00 Z+250 M2 *
N999999 %LINEPOL G71 *
X
Y
50 100
50
I,J
5
100
R45
60°
5
