11 Test de programme et exécution de programme 278
1
1
.1 Gr
aphismes

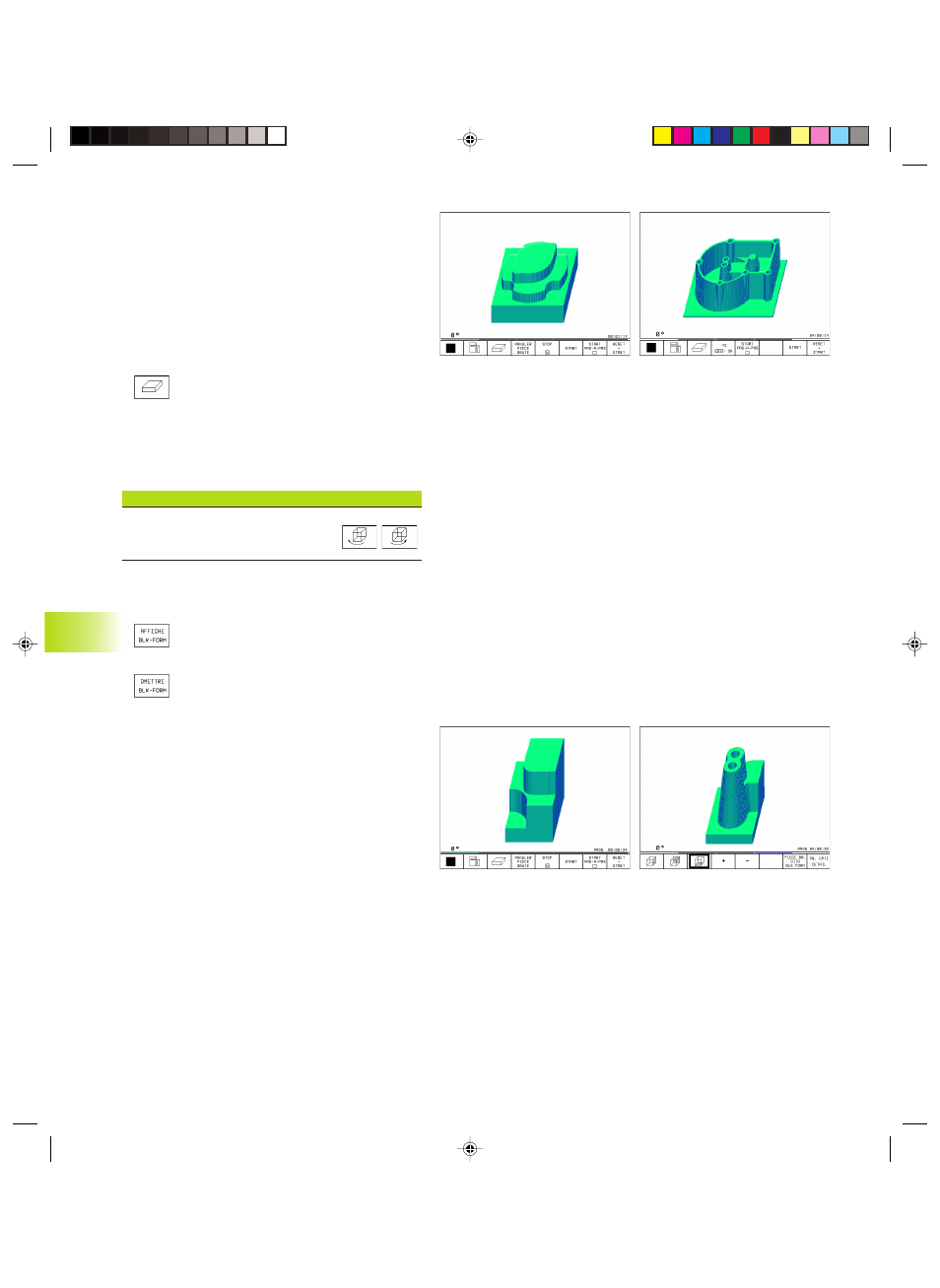

Représentation 3D
La TNC représente la pièce dans l‘espace.
Vous pouvez faire pivoter la représentation 3D
autour de l‘axe vertical. Au début de la simulation
graphique, vous pouvez représenter les contours de
la pièce brute sous forme de cadre (sauf TNC 410).
Les fonctions loupe sont disponibles en mode Test
de programme (cf. „Agrandissement de la
projection“).
ú Sélectionner la représentation 3D par
softkey
Rotation de la représentation 3D
Commuter le menu de softkeys jusqu‘à ce que les
softkeys suivantes apparaissent:
Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 27°
Faire apparaître le cadre du contour de la pièce
brute ou le supprimer (sauf TNC 410)
ú Faire apparaître le cadre: softkey
AFFICHE BLK-FORM
ú Faire disparaître le cadre: Softkey
OMETTRE BLK-FORM
Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de
programme pour
■ la représentation en 3 plans et
■ Représentation 3D
Pour cela, la simulation graphique doit être arrêtée.
Un agrandissement de la projection est toujours
actif dans tous les modes de représentation.
