161
TNC 410, TNC 426, TNC 430 HEIDENHAIN
ú

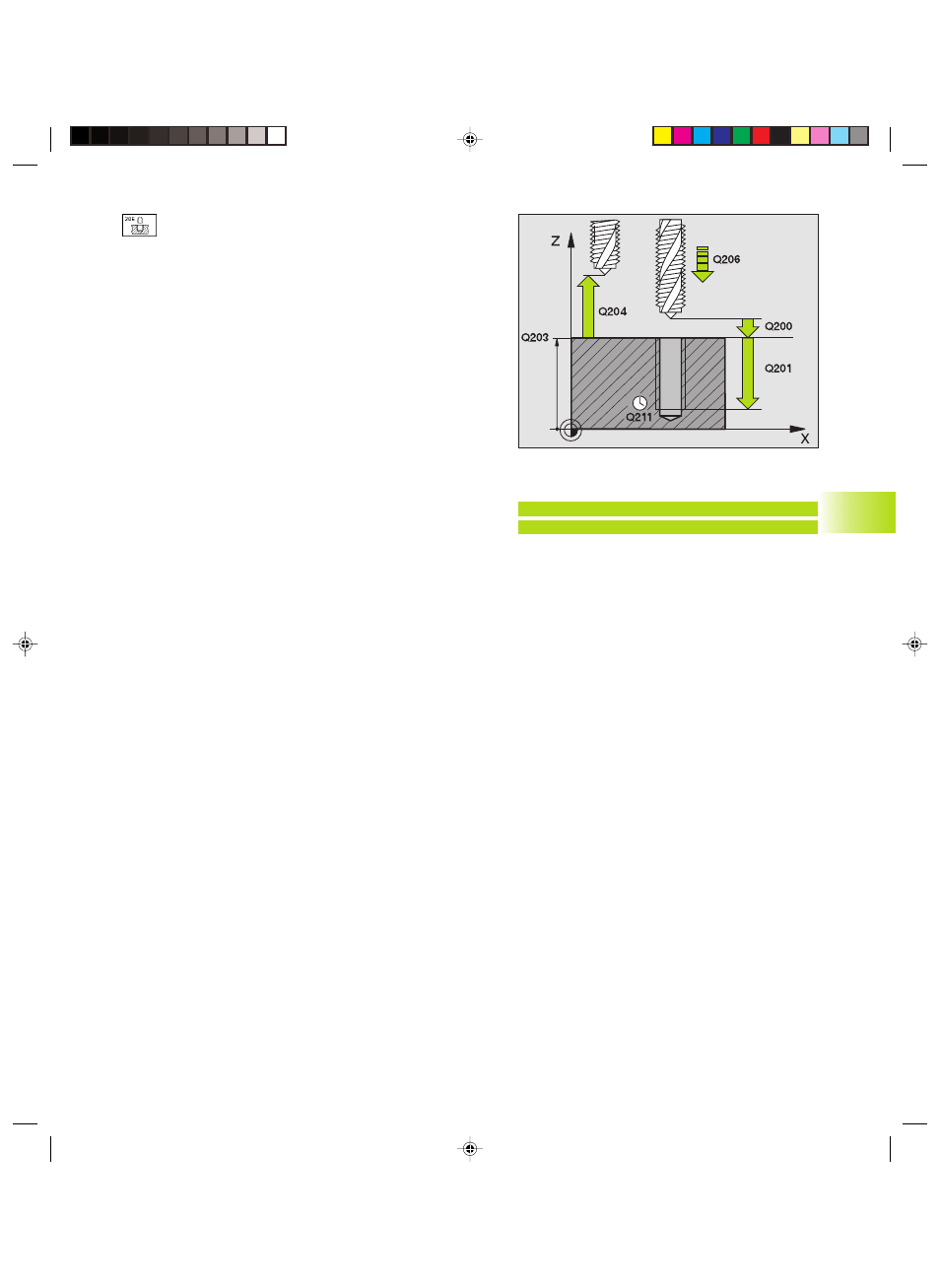

Distance d'approche Q200 (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce; valeur indicative: 4x pas de vis
ú
Profondeur de perçage Q201 (longueur du filet, en
incrémental): distance entre la surface de la pièce et la
fin du filet
ú
Avance F Q206: vitesse de déplacement de l'outil lors
du taraudage
Calcul de l‘avance: F = S x p
F: avance en mm/min.)
S: vitesse de rotation broche (tours/min.)
p: pas de vis (mm)
ú
Temporisation au fond Q211: introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
Dégagement en cas d‘interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l‘outil.
Exemple de séquence CN:
N25 G206 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q203=+0 Q204=50*
8.3 Cycles de perçage
