8 Programmation: Cycles 144

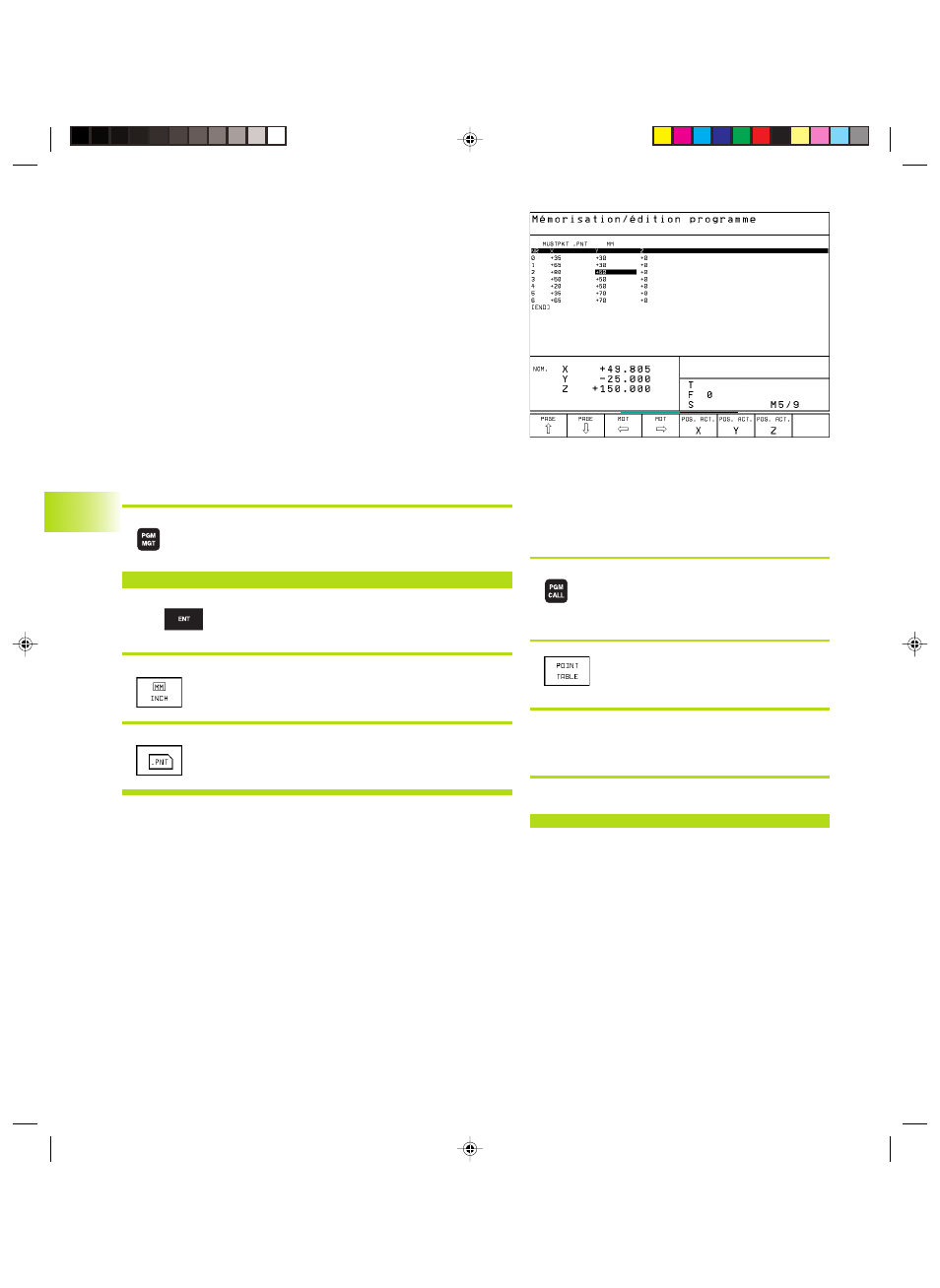

8.2 Tableaux de points
(TNC 410 seulement)
Si vous désirez exécuter un ou plusieurs cycles à la suite sur un
motif de points irrégulier, vous créez dans ce cas des tableaux de
points.
Si vous utilisez des cycles de perçage, les coordonnées du plan
d'usinage dans le tableau de points correspondent aux
coordonnées des centres des trous. Si vous utilisez des cycles de
fraisage, les coordonnées du plan d'usinage dans le tableau de
points correspondent aux coordonnées du point initial du cycle
concerné (ex. coordonnées du centre d'une poche circulaire). Les
coordonnées dans l'axe de broche correspondent aux coordonnées
de la surface de la pièce.
Introduire un tableau de points
Sélectionner le mode Mémorisation/édition de programme
Appeler la gestion de fichiers: appuyer sur la
touche PGM MGT
Nom de fichier =
<
NOUV Introduire le nom du tableau de points, valider
avec la touche ENT
<
Si nécessaire, commuter l'unité de mesure sur
Inch: appuyer sur la softkey MM/INCH
<
Sélectionner le type de fichier tableau de points:
appuyer sur la softkey .PNT
8.2 T
ableaux de points (TNC 41
0 seulement)
Sélectionner les tableaux de points
dans le programme
Sélectionner le mode Mémorisation/édition de
programme
Appeler la fonction de sélection
du tableau de points: appuyer
sur la touche PGM CALL
<
Appuyer sur la softkey TABLEAU
POINTS
<
Introduire le nom du tableau de points, valider
avec la touche FIN
Exemple de séquence CN:
N72 %:PAT: “NOM“*
