13 Fonctions MOD 330
Un autre parallélépipède ( ) représente la pièce brute dont les
cotes ( ) sont prélevées par la TNC dans la définition de la pièce
brute à l'intérieur du programme sélectionné. Le parallélépipède de
la pièce brute est défini par le système de coordonnées de
programmation dont le point zéro est situé à l'intérieur du
parallélépipède. Vous pouvez faire apparaître la position du point
zéro machine dans le parallélépipède en appuyant sur la softkey
„Afficher point zéro pièce“ (2ème menu de softkeys).
L'endroit où se trouve la pièce brute à l'intérieur de la zone de
travail est normalement sans importance pour le test du
programme. Toutefois, lorsque vous testez des programmes qui
contiennent des déplacements avec M91 ou M92, vous devez
décalez „graphiquement“ la pièce brute de manière à ne pas
endommager les contours. Pour cela, utilisez les softkeys du
tableau de droite.
Par ailleurs, vous pouvez également activer la surveillance de la
zone de travail pour le mode Test de programme si vous désirez
13.1
1 Représent
er la pièce br
ut
e dans la z
one de tr
a
v
ail (sauf
TNC 41
0
)
tester le programme avec le point de référence
actuel et les zones de déplacements actives (cf.
tableau de droite, softkey tout-à-fait en bas).

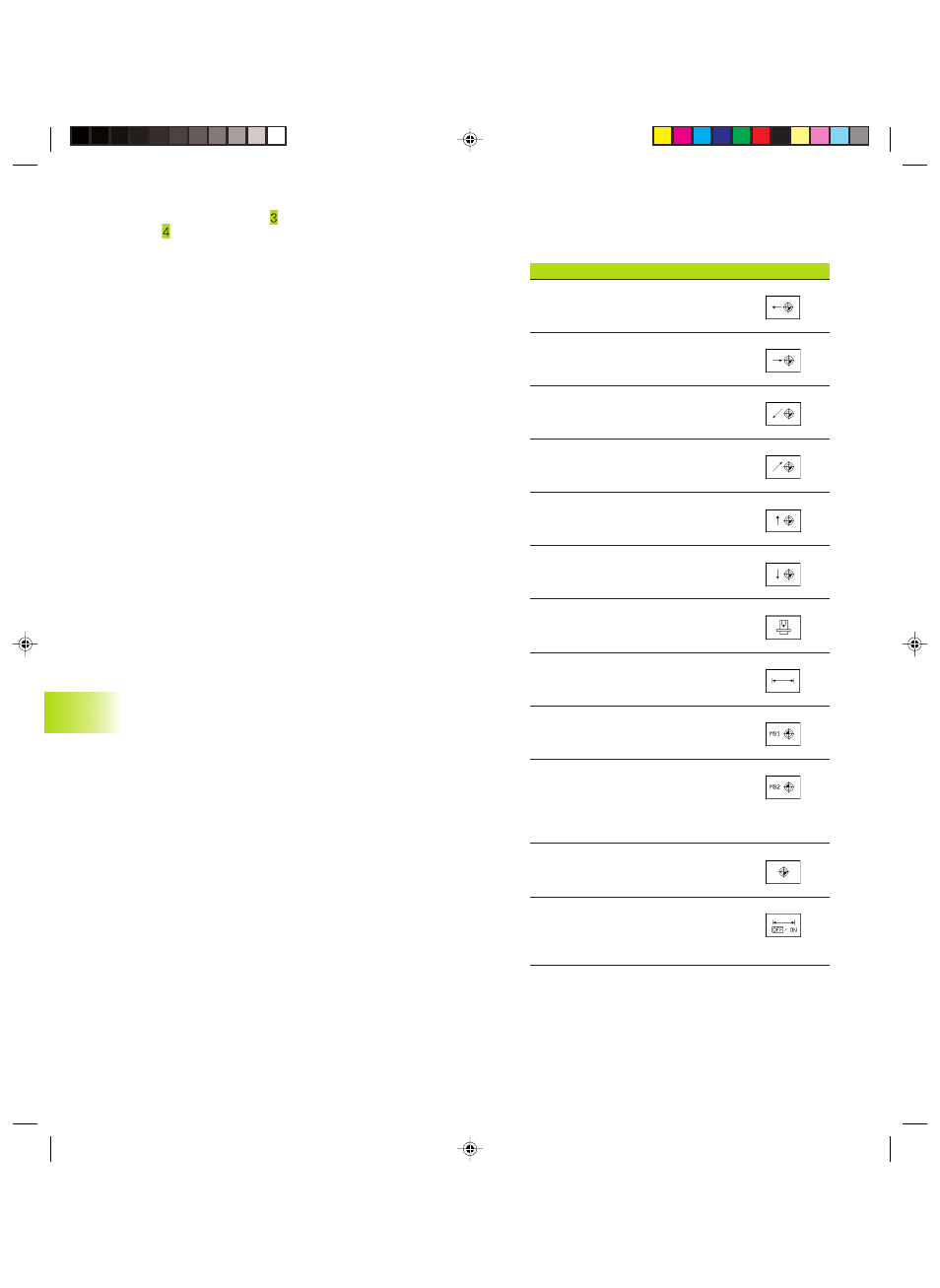

Fonction Softkey
Décaler la pièce brute vers la gauche
(graphiquement)
Décaler la pièce brute vers la droite
(graphiquement)
Décaler la pièce brute vers l‘avant
(graphiquement)
Décaler la pièce brute vers l‘arrière
(graphiquement)
Décaler la pièce brute vers le haut
(graphiquement)
Décaler la pièce brute vers le bas
(graphiquement)
Afficher la pièce brute se référant au
dernier point de référence initialisé
Afficher zone déplacement totale
se référant à pièce brute affichée
Afficher le point zéro dans
la zone de travail
Afficher position définie par le
constructeur de la machine (ex.
point de changement d'outil)
dans la zone de travail
Afficher le point zéro pièce
dans la zone de travail
Activer (ON)/désactiver (OFF) la
surveillance de la zone de travail
lors du Test de programme
