8 Programmation: Cycles 178
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú Centre 1ème axe Q216 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la poche
dans l'axe auxiliaire du plan d'usinage
ú Diamètre pièce brute Q222: diamètre de la poche
prête à être usinée; introduire un diamètre de la pièce
brute inférieur au diamètre de la pièce finie
ú Diamètre pièce finie Q223: diamètre de la poche
après usinage; introduire un diamètre de la pièce finie
supérieur au diamètre de la pièce brute et supérieur
au diamètre de l'outil

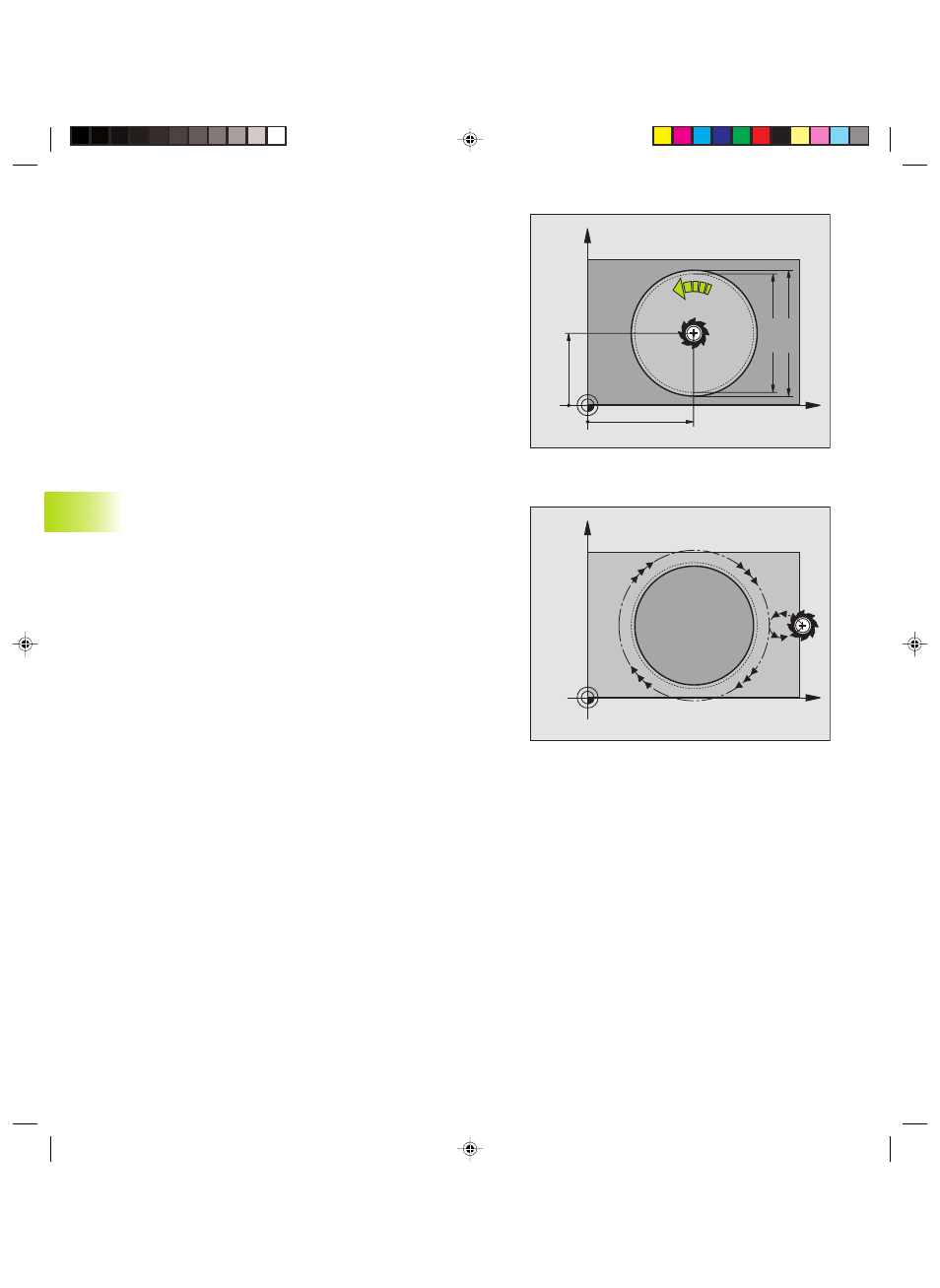

FINITION DE TENON CIRCULAIRE (cycle G215)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celle-ci est programmée – à la 2ème
distance d'approche, puis au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Le point initial est
situé à droite du tenon, env. 3-5 fois la valeur du rayon d'outil
3 Si l‘outil se trouve à la 2ème distance d'approche, la TNC le
déplace en avance rapide à la distance d'approche et ensuite, à la
première profondeur de passe suivant l'avance plongée en
profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (3 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil en avance rapide à la
distance d'approche ou – si celle-ci est programmée – à la 2ème
distance d'approche, puis pour terminer, au centre du tenon
(position finale = position initiale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
