113 TNC 410, TNC 426, TNC 430 HEIDENHAIN
Droite en avance rapide G10
Droite avec avance G11 F . . .
L‘outil se déplace sur une droite, à partir de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point
final de la séquence précédente.
11 ú Rayon polaire R: introduire la distance entre le point
final de la droite et le pôle I, J
ú Angle polaire H: position angulaire du point final de la
droite comprise entre –360° et +360°
Le signe de H est déterminé par l‘axe de référence
angulaire:
Angle compris entre l‘axe de référence angulaire et R,
sens anti-horaire: H>0
Angle compris entre l‘axe de référence angulaire et R,
sens horaire: H<0
Exemple de séquences CN
N120 I+45 J+25 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *

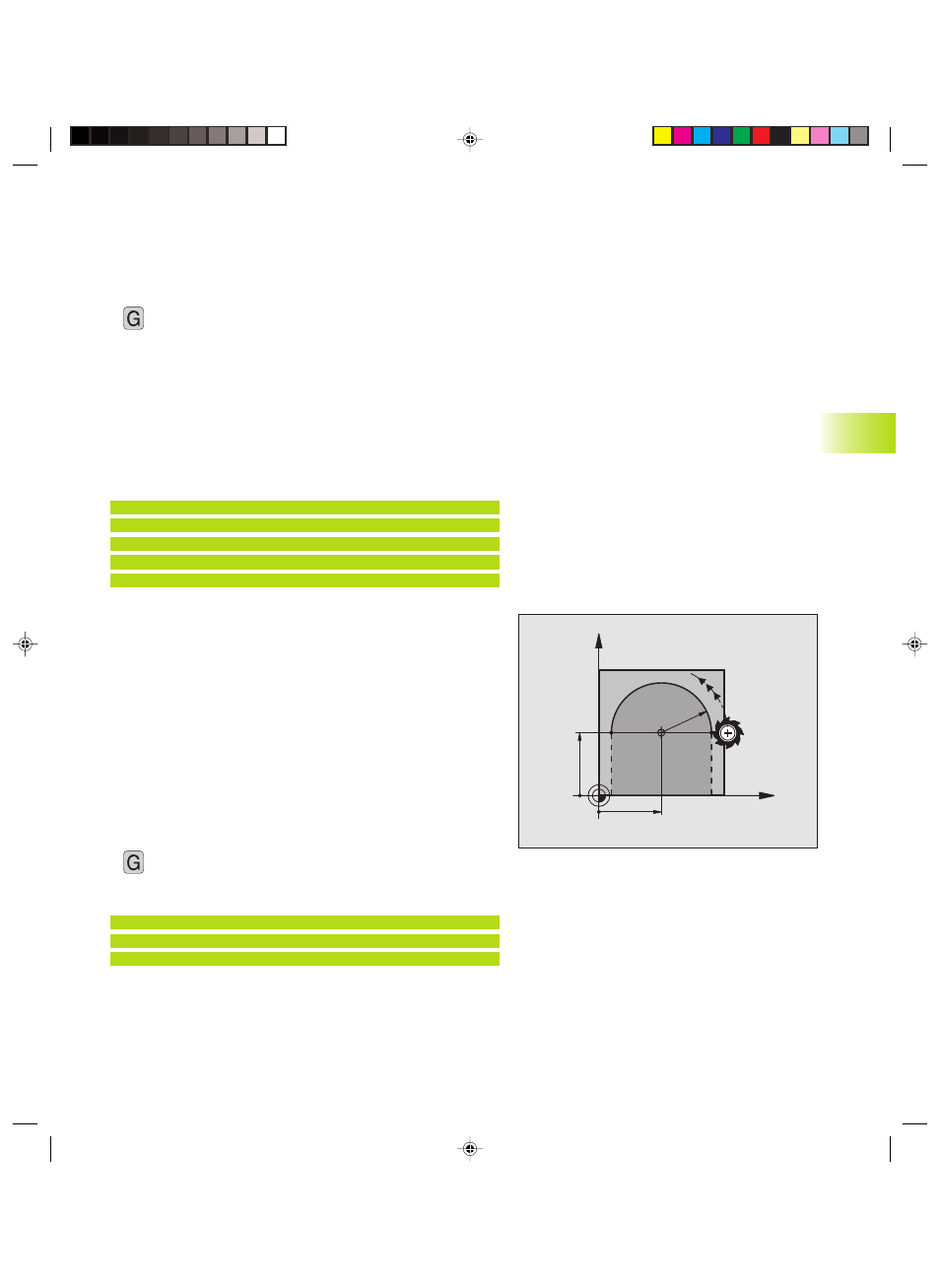

Trajectoire circulaire G12/G13/G15 autour
du pôle I, J
Le rayon en coordonnées polaires R est en même temps le rayon
de l‘arc de cercle. R est défini par la distance séparant le point initial
du pôle I, J. La dernière position d‘outil programmée avant la
séquence G12, G13 ou G15 correspond au point initial de la
trajectoire circulaire.
Sens rot.
■ sens horaire: G12
■ sens anti-horaire: G13
■ sans indication de sens: G15
La TNC se déplace sur la trajectoire circulaire dans le dernier sens
programmé.
13 ú Angle polaire H: position angulaire du point final de la
trajectoire circulaire compris entre –5400° et +5400°
Exemple de séquences CN
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R20
6.5 Cont
our
nag
es – Coor
données polair
es
