8 Programmation: Cycles 192
Schéma: Travail avec les cycles SL
%SL G71 *
...
N12 G37 P01 ...
...
N16 G56 P01 ...
N17 G79 *
...
N18 G57 P01 ...
N19 G79 *
...
N26 G59 P01 ...
N27 G79 *
...
N50 G00 G40 G90 Z+250 M2 *
N51 G98 L1 *
...
N60 G98 L0 *
N61 G98 L2 *
...
N62 G98 L0 *
...
N999999 %SL G71 *
A
C D
B
Sommaire: Cycles SL
Cycle Softkey
G37 CONTOUR (impératif)
G56 PREPERCAGE (facultatif)
G57 EVIDEMENT (impératif)
G58/G59 FRAISAGE DE CONTOUR (facultatif)
G58: sens horaire
G59: sens anti-horaire
CONTOUR (cycle G37)

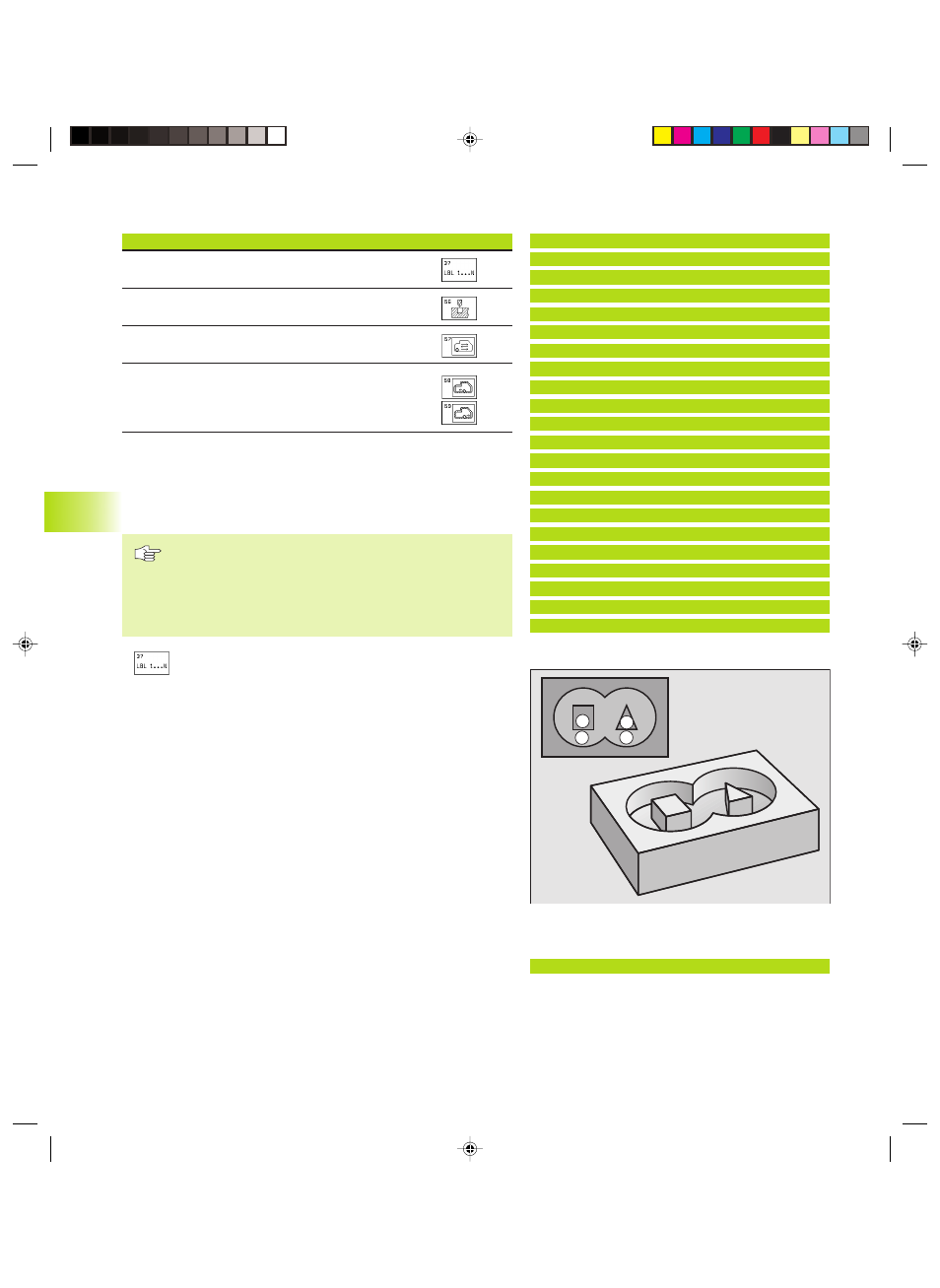

Dans le cycle G37 CONTOUR, listez tous les sous-programmes qui
doivent être superposés pour former un contour entier (cf. fig. en
bas et à droite).
Remarques avant que vous ne programmiez
Le cycle G37 est actif avec DEF, c‘est-à-dire qu‘il est actif
dès qu‘il a été défini dans le programme
Vous pouvez regrouper jusqu‘à 12 sous-programmes
(contours partiels) dans le cycle G37
ú Numéros de label pour contour: introduire tous les
numéros de label des différents sous-programmes qui
doivent être superposés pour former un contour.
Valider chaque numéro avec la touche ENT et achever
l‘introduction avec la touche FIN.
8.6 Cycles SL, groupe I
Exemple de séquence CN:
N54 G37 P01 1 P02 5 P03 7*
