108 6 Programmation: Programmer les contours
6.4 Cont
our
nag
es – coor
données car
tésiennes

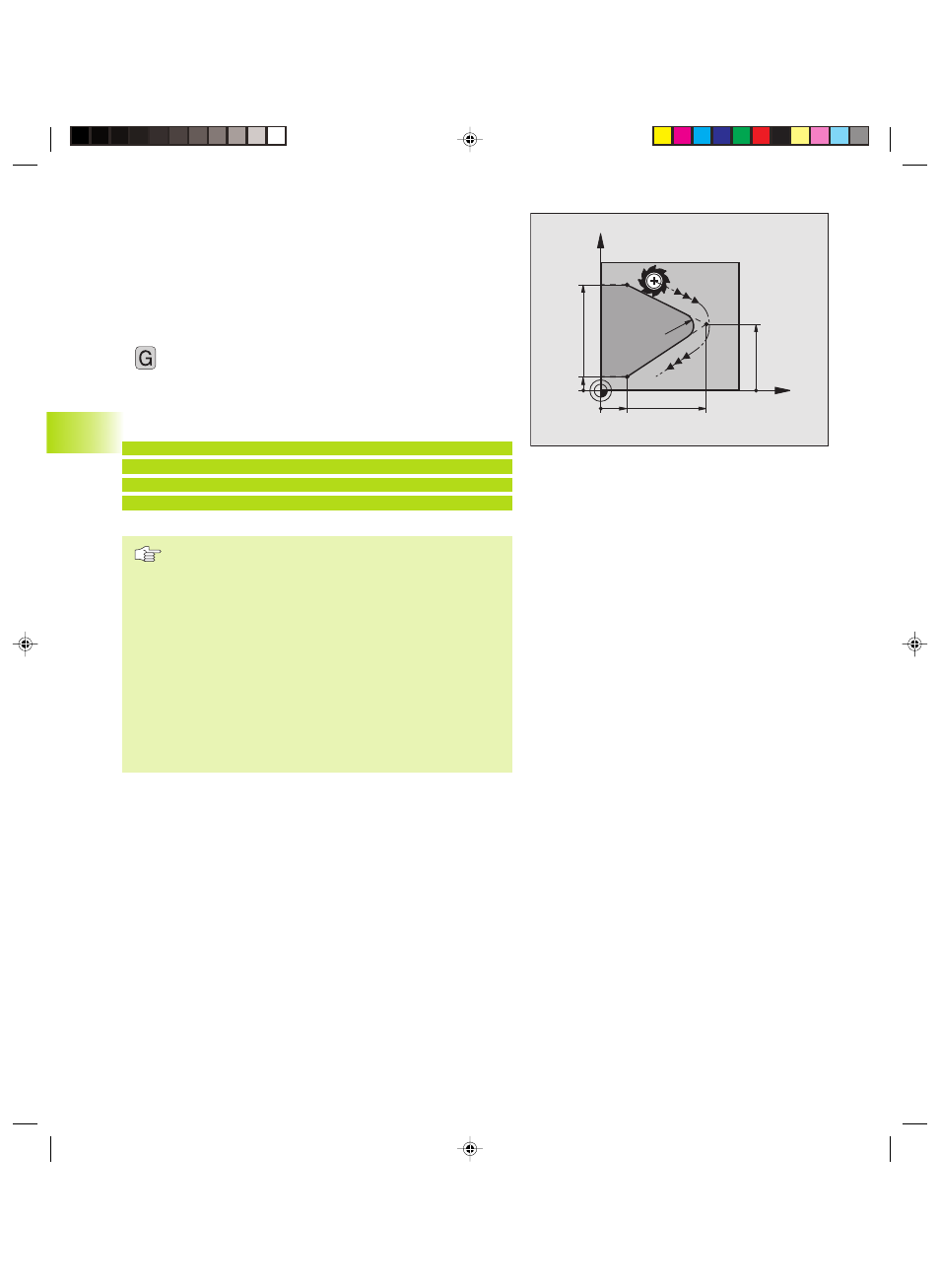

Arrondi d'angle G25
La fonction G25 permet d‘arrondir les angles du contour.
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à la fois à l‘élément de contour précédent et à
l‘élément de contour suivant.
Le cercle d‘arrondi doit pouvoir être exécuté avec l‘outil en cours
d‘utilisation.
25 ú Valider avec la touche ENT
ú Rayon d'arrondi: introduire le rayon de l'arc de cercle
ú Avance pour l‘arrondi d‘angle
Exemple de séquences CN
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
L‘élément de contour précédent et l‘élément de contour
suivant doivent contenir les deux coordonnées du plan
dans lequel doit être exécuté l‘arrondi d‘angle. Si vous
usinez le contour sans correction de rayon, vous devez
alors programmer les deux coordonnées du plan
d'usinage.
L‘angle ne sera pas abordé.
Une avance programmée dans une séquence G25 n‘est
active que dans cette séquence. Par la suite, c‘est
l‘avance active avant la séquence G25 qui redevient
active.
Une séquence G25 peut être également utilisée pour
approcher le contour en douceur (cf. „6.3 Approche et
sortie du contour“).
X
Y
40
40
R5
5
10
25
