HEIDENHAIN CNC PILOT 640 55
2.3 Utilisation, saisie des données
Sélection du menu
Les touches du pavé numérique vous permettent de sélectionner un
menu et de saisir des données. La configuration dépend du mode de
fonctionnement :
 Lors de la configuration, en mode Teach-in (etc.), les fonctions sont
représentées sous forme d'une grille à neuf champs, dans la
Fenêtre de menu. Le pied de page affiche la signification du menu
sélectionné.

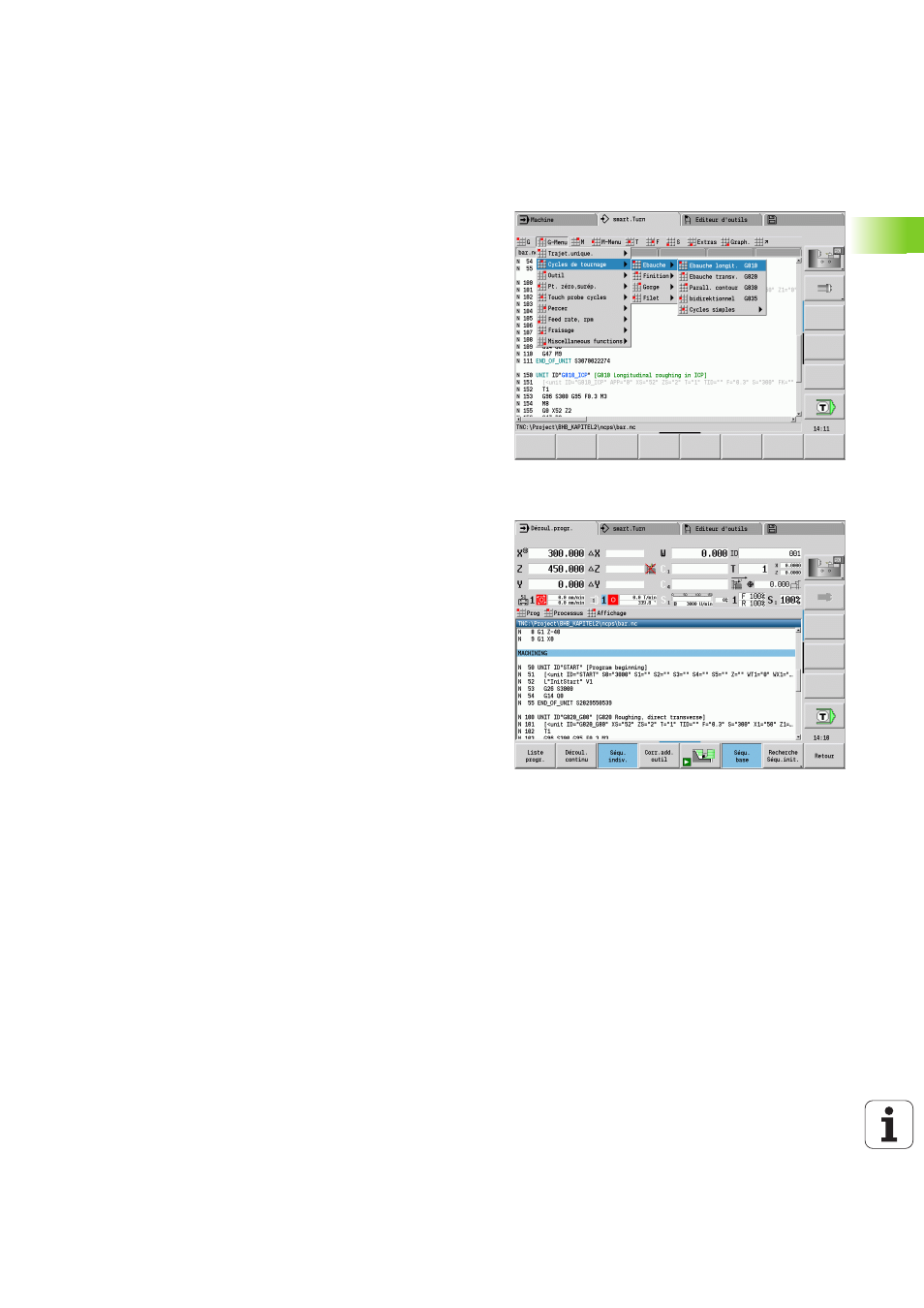

 Dans les autres modes de fonctionnement, le symbole des 9
champs est associé à une marque de position (voir image).
Appuyez sur la touche numérique correspondante ou bien
sélectionnez le symbole avec les touches de curseur, puis appuyez sur
la touche Enter.
Softkeys
 Pour certaines fonctions système, la sélection par softkey se fait sur
plusieurs niveaux.
 Certaines softkeys servent de "commutateurs à bascule". Un mode
est activé lorsque le champ correspondant se trouve sur "actif"
(arrière-plan coloré). Le mode reste actif jusqu'à ce que la fonction
soit à nouveau désactivée.
 Les fonctions telles que Enreg. position remplacent la saisie
manuelle de valeurs. Les données s'inscrivent dans les champs de
saisie correspondants.
 La saisie des données n'est validée qu'après avoir appuyé sur la
softkey Mémoriser ou Saisie finie.
 Avec la softkey Retour, vous revenez à l'étape précédente.
