HEIDENHAIN CNC PILOT 640 461
5.14 Cont
ours dans le plan XY

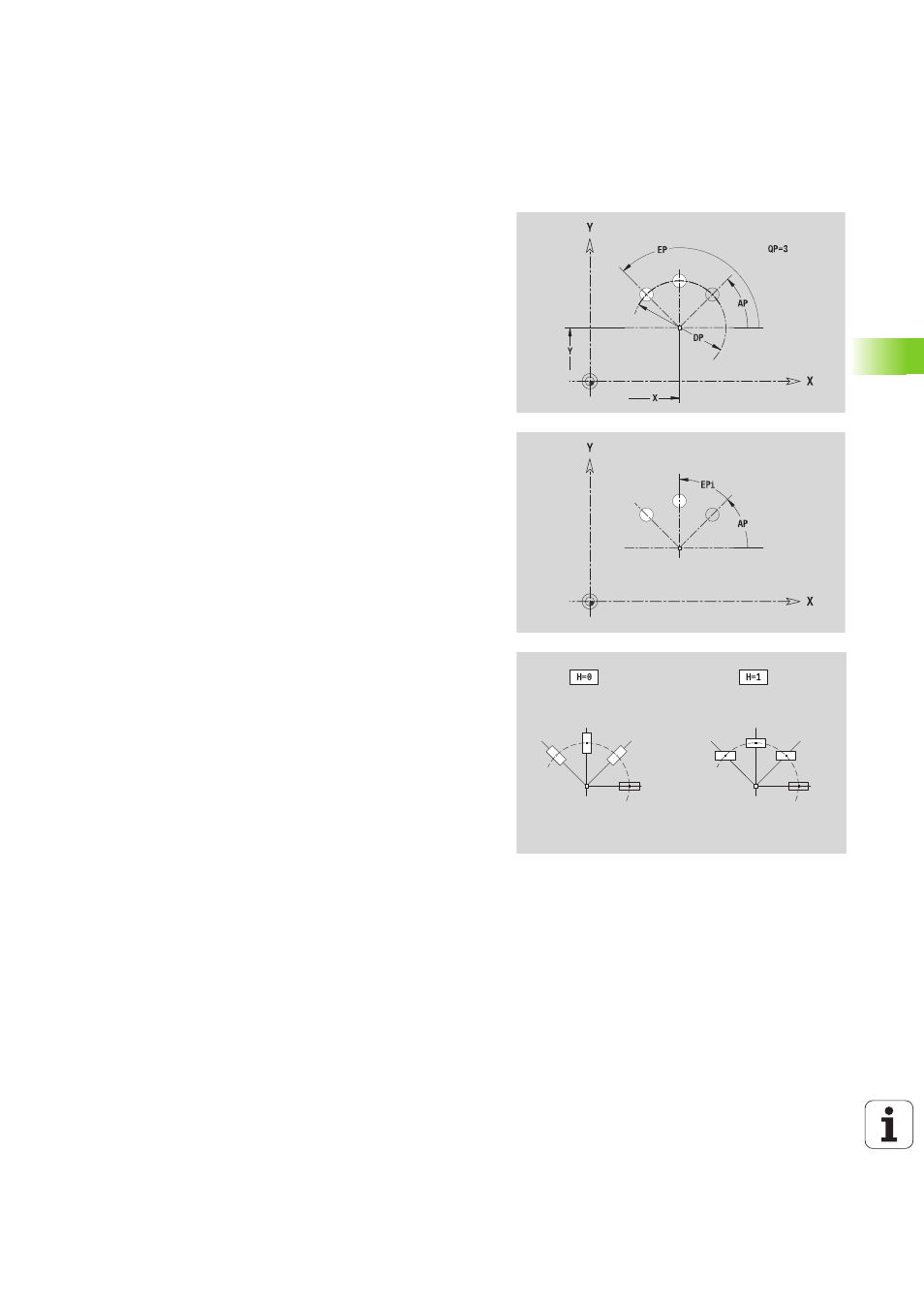

Motif circulaire, plan XY
Données de référence: (voir "Données de référence, plan XY" à la page
448)
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction "Choisir plan de référence" (voir
page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT_Y avec les paramètres "Diamètre de
limitation", "Cote de référence" et "Angle de broche". L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G472 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan XY
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
Paramètres du motif
X, Y
Centre du motif
QP Nombre de points du motif
DR Sens de rotation (par défaut: 0)
 DR = 0, sans EP: répartition sur un cercle entier
 DR = 0, avec EP: répartition sur un arc de cercle
 DR = 0, avec EPi: le signe de EPi détermine le sens
(EPi 0: sens horaire).
 DR = 1, avec EP: sens horaire
 DR = 1, avec EPi: sens horaire (le signe de EPi est
sans importance)
 DR = 2, avec EP: sens anti-horaire
 DR = 2, avec EPi: sens anti-horaire (le signe de EPi est
sans importance)
DP Diamètre du motif
AP Angle de départ (par défaut: 0°)
EP Angle final (sans indication: répartition des perçages sur
360°)
EPi Angle entre deux figures
H Position élément
 0: normal – les figures subissent une rotation autour
du centre du cercle.
 1: position standard – la position de la figure par
rapport au système de coordonnées reste inchangée
(translation).
