414 Programmation ICP
5.9 Eléments de cont
our sur la f
a
ce fr
ontale
5.9 Eléments de contour sur la face
frontale
Vous créez des contours de fraisage complexes avec „Eléments de
contour de la face frontale“.
 Modes cycles: contours pour cycles de fraisage ICP axial
 smart.Turn: contours pour usinage avec axe C
Vous cotez les éléments de la face frontale en cartésien ou en polaire.
La commutation se fait par softkey (voir tableau). Pour définir un point,
vous pouvez mélanger coordonnées cartésiennes et polaires.

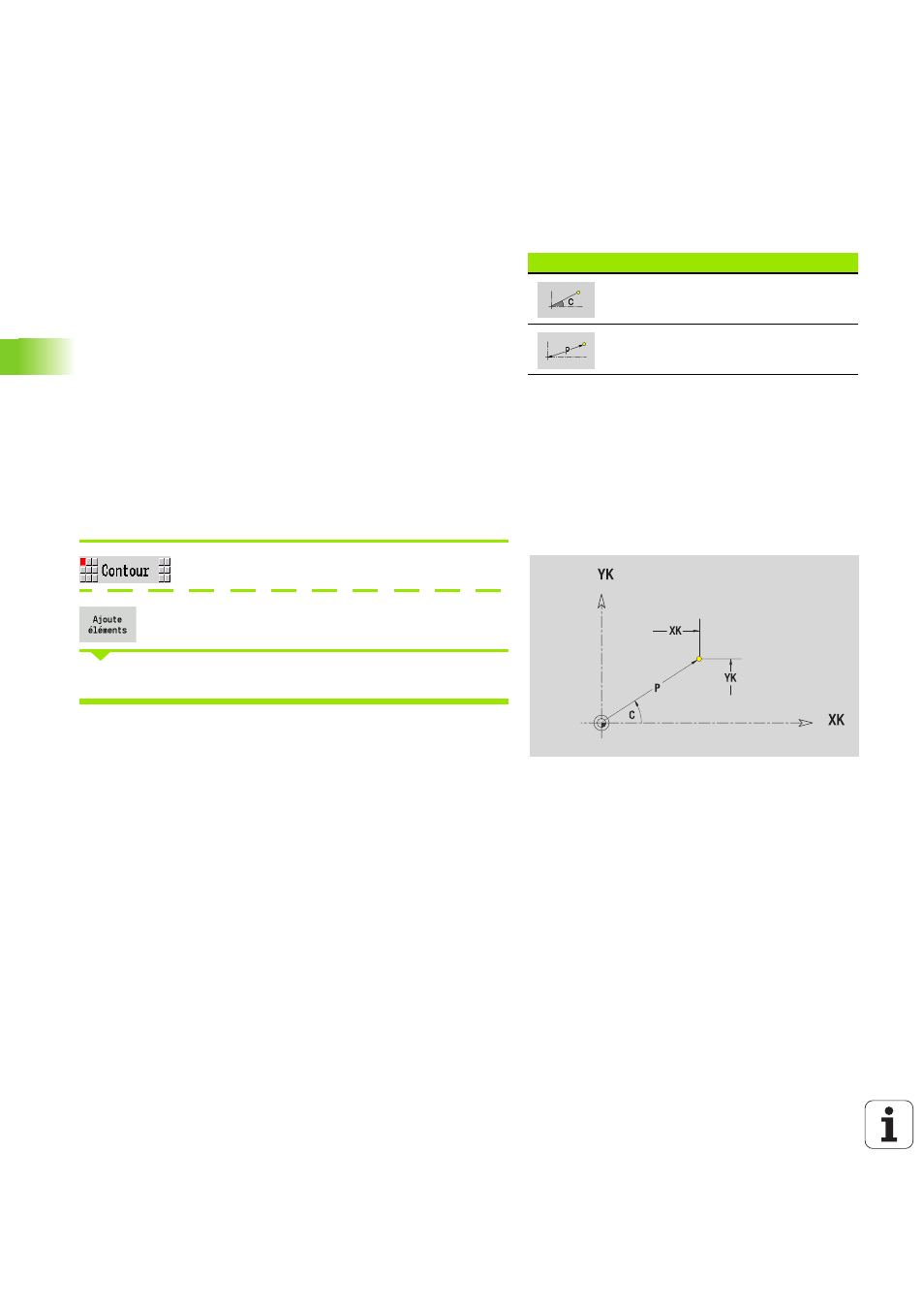

Point de départ du contour sur la face frontale
Vous entrez les coordonnées du point de départ et du point cible dans
le premier élément de contour. Le point de départ ne peut être
programmé que dans le premier élément de contour. Dans les
éléments de contour suivants, le point de départ est calculé à partir de
l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
Softkeys pour coordonnées polaires
Commute le champ de
programmation de l'angle C.
Commute le champ sur la
programmation du rayon P.
Paramètres pour définir le point de départ
XKS, YKS Point de départ du contour
C
Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
HC Attributs de fraisage/perçage
 1: fraisage de contour
 2: fraisage de poche
 3: surfaçage
 4: ébavurage
 5: gravure
 6 : fraisage de contour et ébavurage
 7 : fraisage de poche et ébavurage
 14 : ne pas usiner
QF Lieu du fraisage
 0: sur le contour
 1: intérieur/gauche
 2 : extérieur/ droite
