4.5 Cy
cles de g
o
rg
es
Dégagement Forme U
Sélectionner Cycles de gorges
Sélectionner Dégagement U
Le cycle créé le dégagement de forme U et réalise, si vous le
souhaitez, la finition de la surface transversale adjacente. Si la largeur
du dégagement est plus grande que la largeur de l'outil, l'usinage se
fait en plusieurs passes. Si la largeur du tranchant de l'outil n'est pas
définie, la largeur du dégagement est considérée comme étant égale
à la largeur du tranchant. Au choix un chanfrein/arrondi peut être créé.

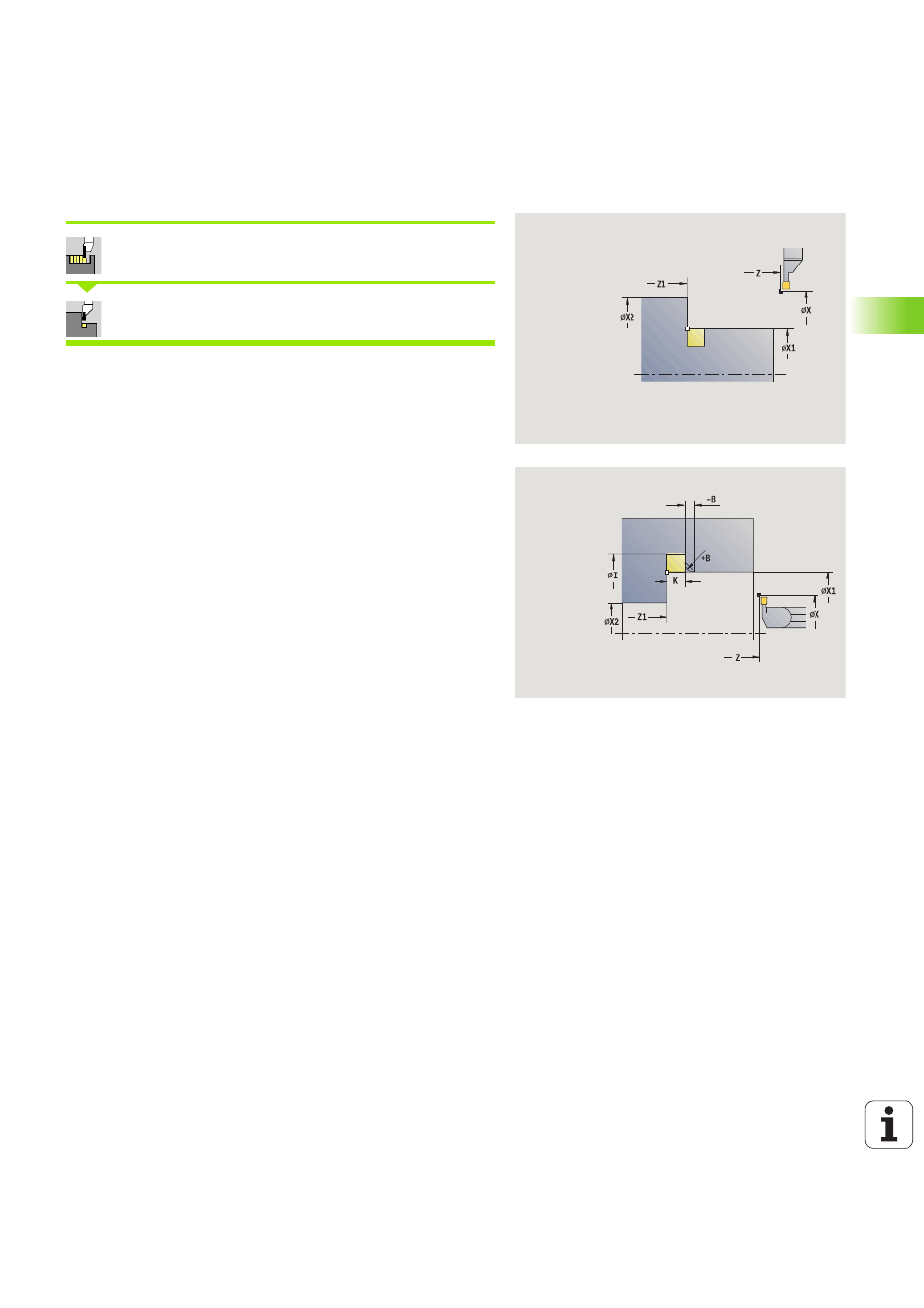

Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
X2 Point d'arrivée épaulement
I Diamètre du dégagement
K Largeur du dégagement
B Chanf. / Arrondi
 B\>0 : rayon d'arrondi
 B<0 : largeur du chanfrein
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
