4.4 Cy
cles Multipasses
Usinage finition longit.
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner Multipasses longitudinales
Activer la softkey Passe finition
Le cycle réalise la finition de la partie de contour du premier point X1
jusqu'au point final Z2.
Type d'usinage permettant d'accéder à la base de données
technologiques : Finition

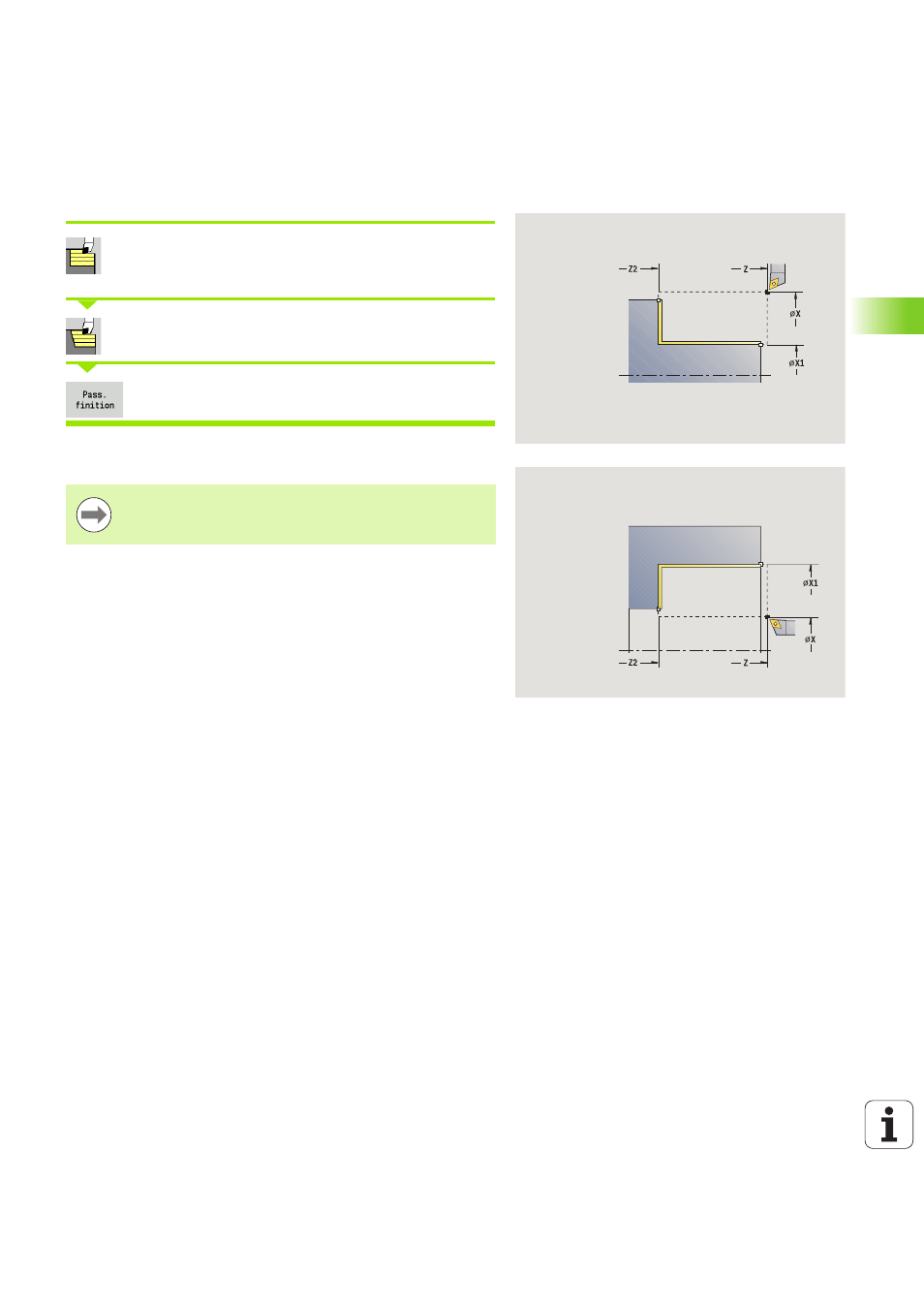

Exécution du cycle
1 se déplace du point de départ au point de départ X1 dans le sens
transversal
2 réalise d'abord la finition dans le sens longitudinal, puis dans le
sens transversal
3 se retire dans le sens longitudinal jusqu'au point de départ
4 approche le point de changement d'outils conformément à ce qui
a été paramétré dans la fonction G14
En fin de cycle, l'outil retourne au point de départ.
Paramètres du cycle
X, Z
Point de départ
X1 Premier point du contour
Z2 Point final du contour
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
