HEIDENHAIN CNC PILOT 640 367
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

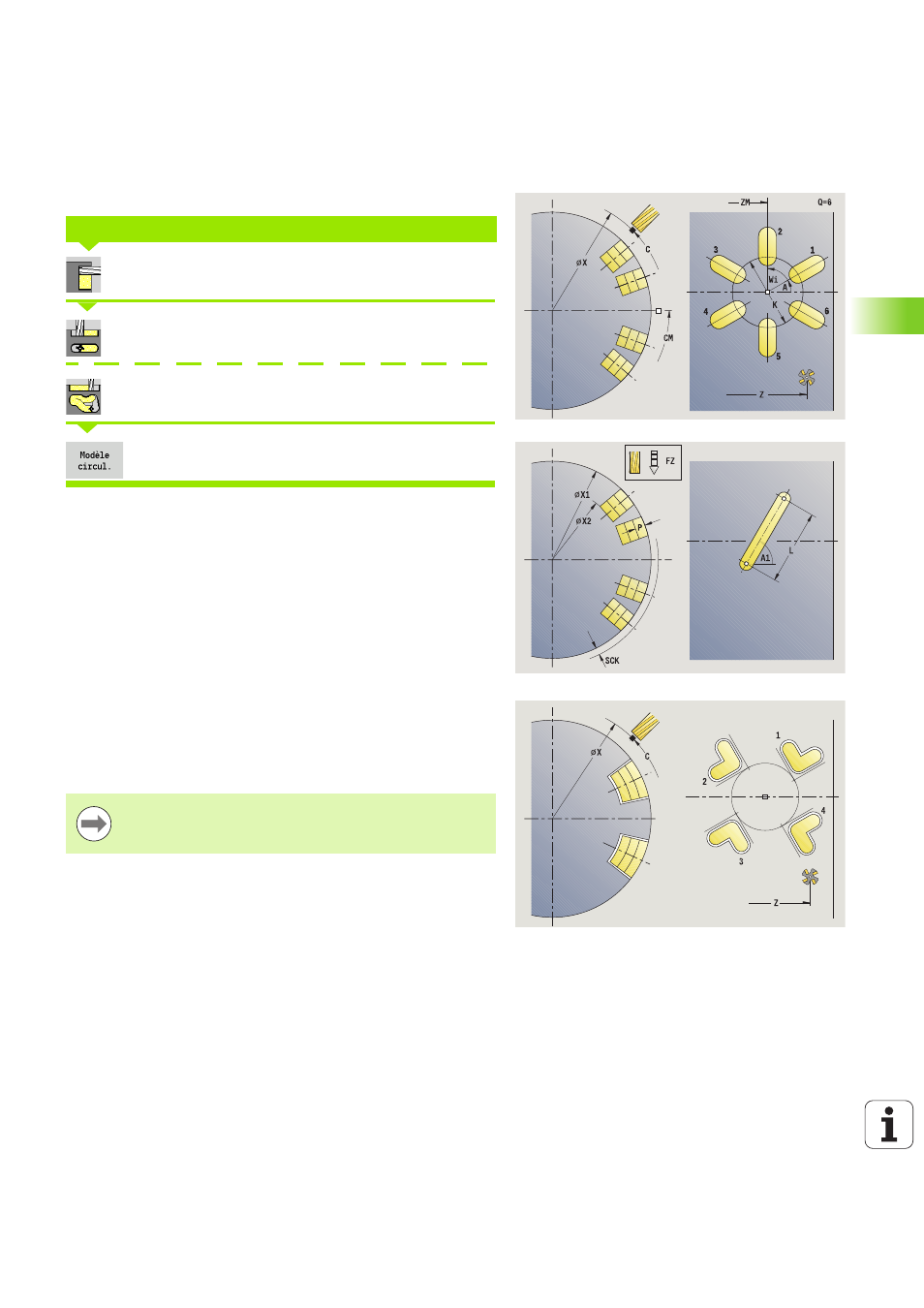

Motif circulaire de fraisage, radial
Sélectionner Fraisage
Sélectionner Rainure radiale
Sélectionner Contour radial ICP
Activer la softkey Motif radial
Le motif circulaire est activé dans les cycles de fraisage pour créer
des motifs de fraisage à équidistance, sur un cercle ou un arc de
cercle, sur l'enveloppe.
La commande demande également les paramètres destinés à
l'usinage de la figure de fraisage (voir définition des cycles).
MOTIF CIRCULAIRE DE FRAISAGE, RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de rainures
ZM, CM Centre du motif : position, angle
K Diamètre du motif
A Angle de la 1ère rainure (par défaut : 0°)
Wi Incrément angulaire (écarts sur le motif) - (par défaut : les
fraisages sont répartis régulièrement sur un cercle)
Le point de départ d'un contour ICP défini comme motif
doit être positionné sur l'axe XK.
