476 Programmation ICP
5.15 Cont
ours dans le plan YZ

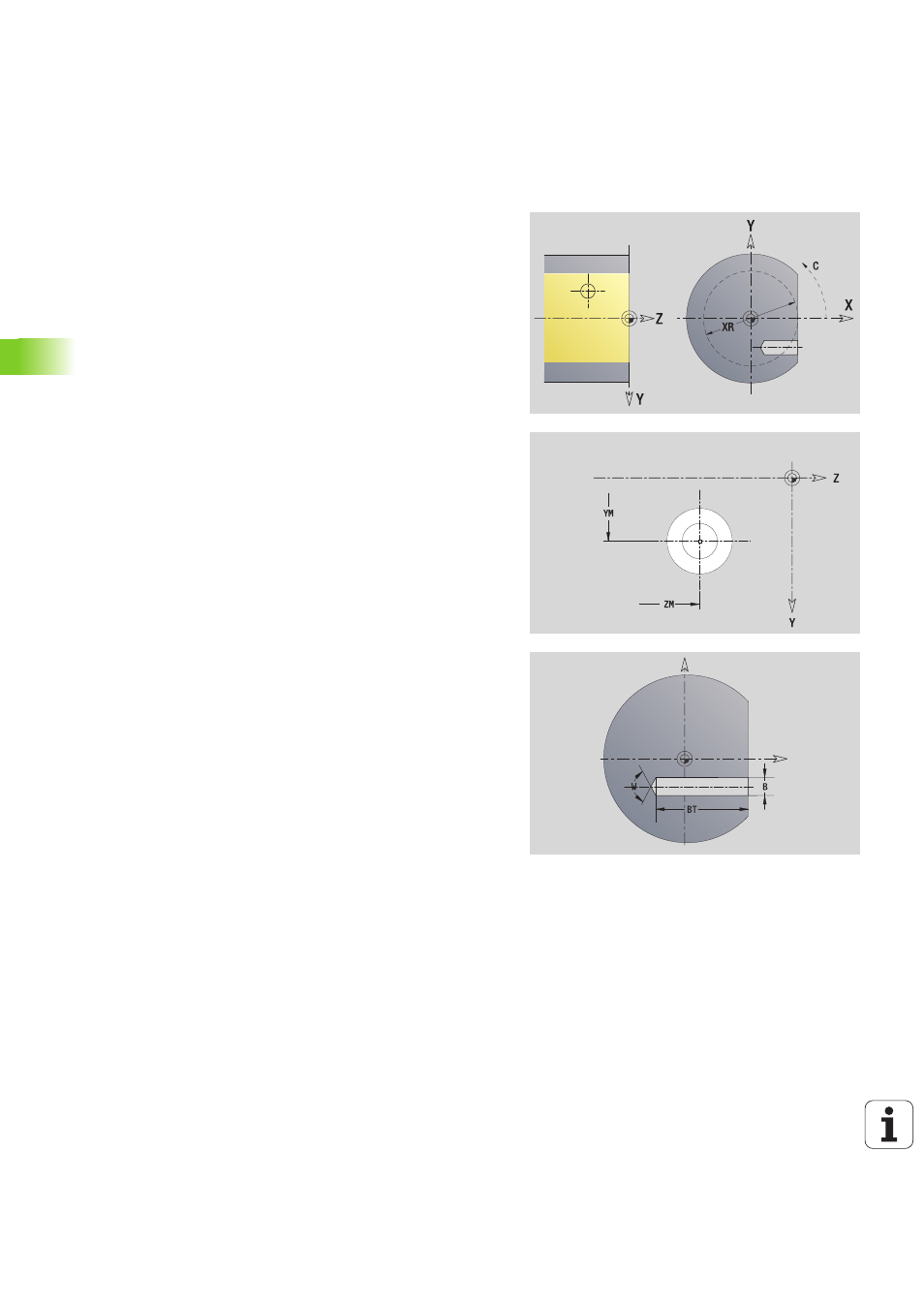

Perçage plan YZ
La fonction définit un perçage unique pouvant contenir les éléments
suivants:
 Centrage
 Perçage
 Lamage
 Filet
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G380 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
C Angle de broche
XR Diamètre de référence
Paramètres du perçage
YM, ZM
Centre du trou
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur
W Angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filet
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0: filet à droite
 1: filet à gauche
