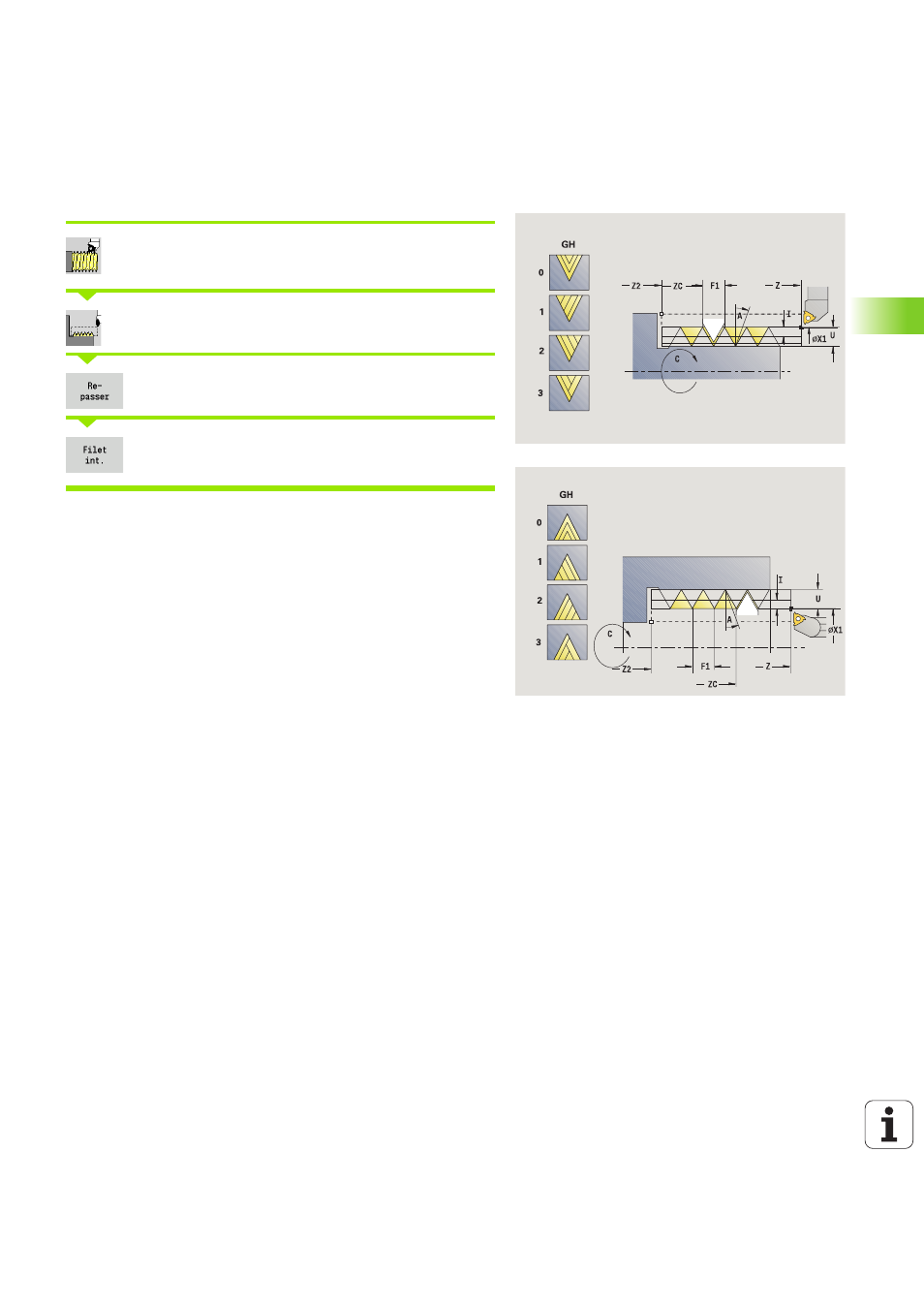

Reprise de filetage (longitudinal)
Sélectionner Fileter
Sélectionner le cycle de filetage
Activer la softkey Repasser
 Activé : filetage intérieur
 Désactivé : filetage extérieur
Ce cycle optionnel exécute une reprise pour un filetage simple filet.
Comme la pièce avait déjà été desserrée, il faut que la CNC PILOT
connaisse la position exacte du filet. Pour cela, positionnez la pointe
de la dent de l'outil de filetage au centre d'un filet et mémorisez ces
positions dans les paramètres Angle mesuré et Position mesurée
(softkey Enreg. position). A partir de ces valeurs, le cycle calcule
l'angle de broche au point de départ.
Cette fonction n'est disponible qu'en mode Manuel.
Paramètres du cycle
X1
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
U Profondeur de filetage – aucune indication:
 Filetage extérieur: U=0.6134*F1
 Filetage intérieur: U=–0.5413*F1
I Plongée max.
 I<U : première passe avec "I" – pour toutes les autres
passes : réduction de la profondeur de passe
 I=U: une passe
 Aucune donnée : calculée à partir de U et F1
C Angle mesuré
ZC Position mesurée
A Angle de prise de passe (plage : –60° < A < 60°; par
défaut : 30°)
 A<0 : prise de passe, flanc gauche
 A\>0 : prise de passe, flanc droit
R Profondeur de passe restante - seulement avec GV=4 (par
défaut: 1/100 mm)
