448 Programmation ICP
5.14 Cont
ours dans le plan XY
5.14 Contours dans le plan XY
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe
Y:
 des contours complexes, définis avec divers éléments de contour
 des figures
 Perçages
 Motifs de figures ou de perçages
 Surface unique
 Multipans
Les éléments du plan XY peuvent être cotés en données cartésiennes
ou polaires. La commutation se fait par softkey (voir tableau). Pour
définir un point, vous pouvez mélanger coordonnées cartésiennes et
polaires.

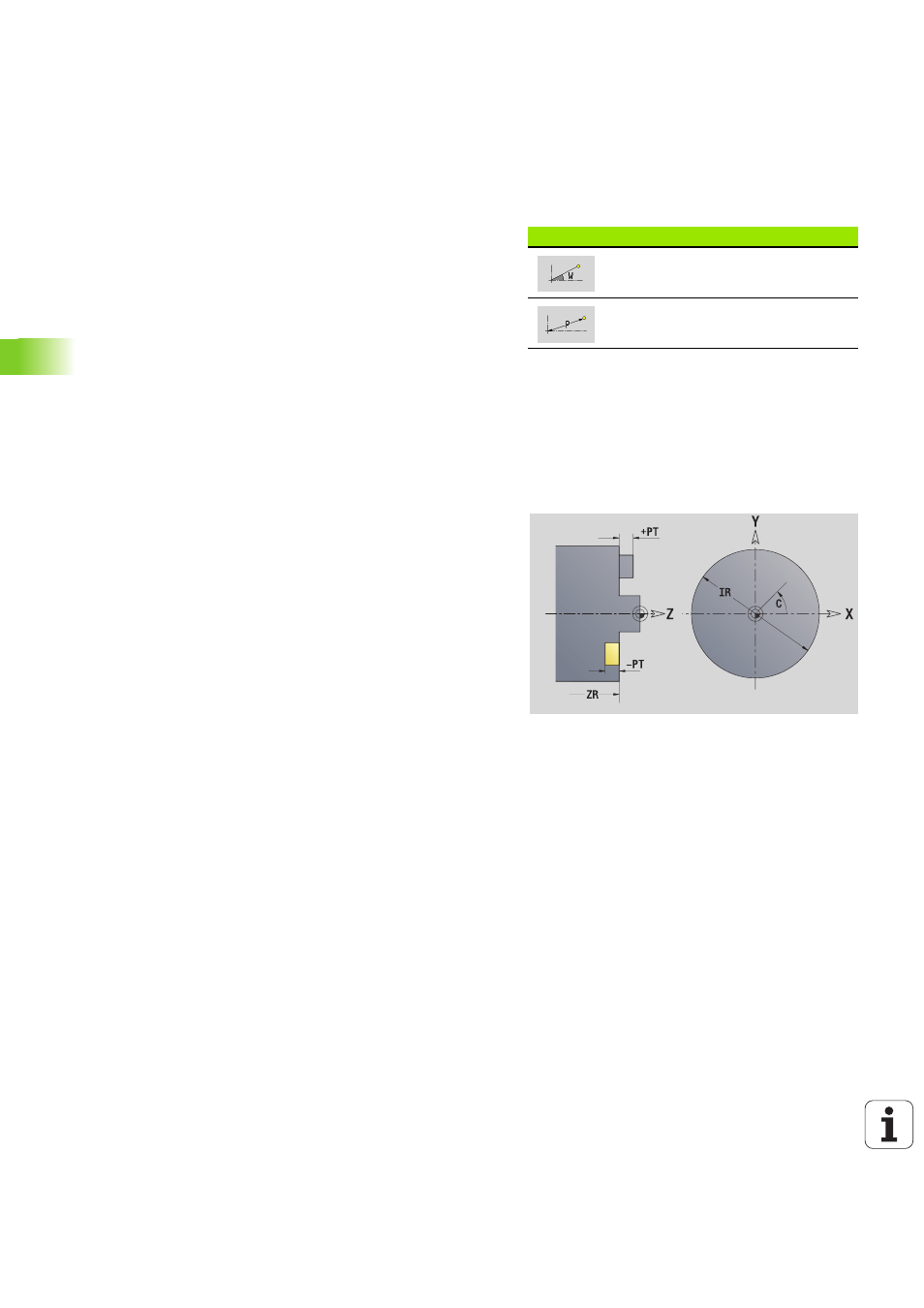

Données de référence, plan XY
La définition du contour avec différents éléments vient à la suite des
données de référence.
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction "Choisir plan de référence" (voir
page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT_Y avec les paramètres "Cote de
référence", "Angle de broche" et "Diamètre de limitation". L'indicatif
de section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour.
Softkeys pour coordonnées polaires
Commute le champ sur la
programmation de l'angle W.
Commute le champ sur la
programmation du rayon P.
Données de référence des fraisages
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
