5.15 Cont
ours dans le plan YZ
Rainure circulaire, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G382 ou G383 avec les paramètres de figure.
 un G309.

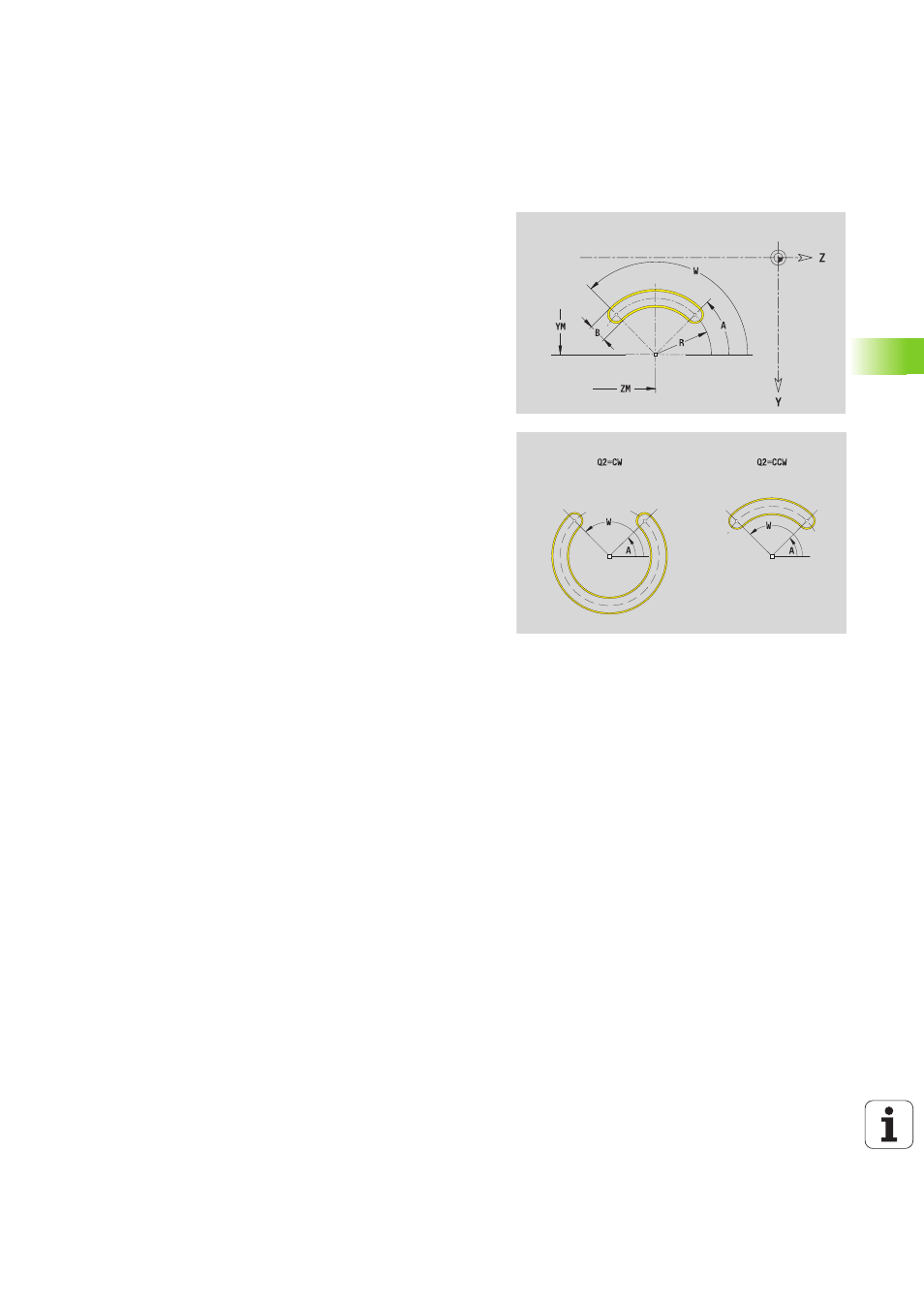

Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
Paramètres de la figure
YM, ZM
Centre figure
A Angle de départ (Réf.: axe X)
W Angle final (Réf.: axe X)
R Rayon de courbure (référence: centre de la rainure)
Q2 Sens de rotation
 CW
 CCW
B Largeur
