264 Mode Teach-in
4.5 Cy
cles de g
o
rg
es

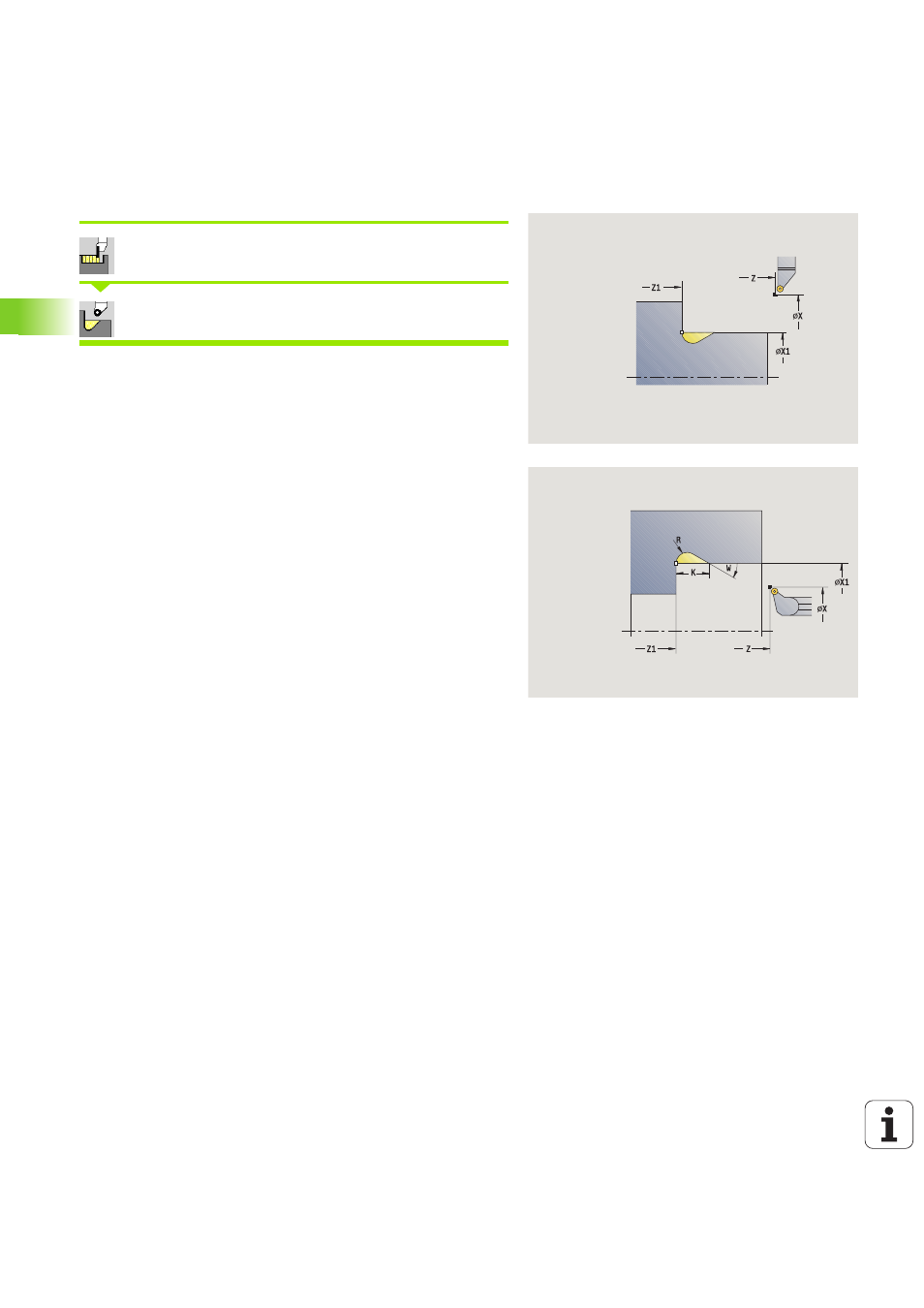

Dégagement Forme H
Sélectionner Cycles de gorges
Sélectionner Dégagement H
La forme de contour dépend de l'ensemble des paramètres. Si vous
n'indiquez pas le rayon de dégagement, la pente sera usinée jusqu'à la
position Z1 (rayon d'outil = rayon du dégagement)
Si vous n'indiquez pas l'angle de plongée, celui-ci sera calculé à partir
de la longueur dégagement et du rayon de dégagement. Le point final
du dégagement est alors situé sur le coin du contour.
Le point final du dégagement est déterminé en fonction de la forme
du dégagement H et de l'angle de plongée.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
K Longueur du dégagement
R Rayon de dégagement - par défaut: aucun élément
circulaire
W Angle de plongée (par défaut: W est calculé)
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
