284 Mode Teach-in
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments
Type d'usinage permettant d'accéder à la base de données
technologiques : Filetage
Combinaisons de paramètres pour l'angle du cône:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Exécution du cycle
1 calcule la répartition des passes
2 approche le point de départ du filet X1, Z1
3 se déplace jusqu'au point final Z2, avec l'avance définie, en
tenant compte de l'angle de sortie WE
4 se retire en trajectoire paraxiale, puis effectue la passe pour le filet
suivant
5 répète les étapes 3...4 pour tous les filets
6 effectue la passe suivante en tenant compte de la profondeur de
coupe réduite
et de l'angle de passe A
7 répète les étapes 3...6 jusqu'à atteindre le nombre de filets D et
la profondeur U
8 approche le point de changement d'outil conformément à ce qui a
été paramétré dans la fonction G14

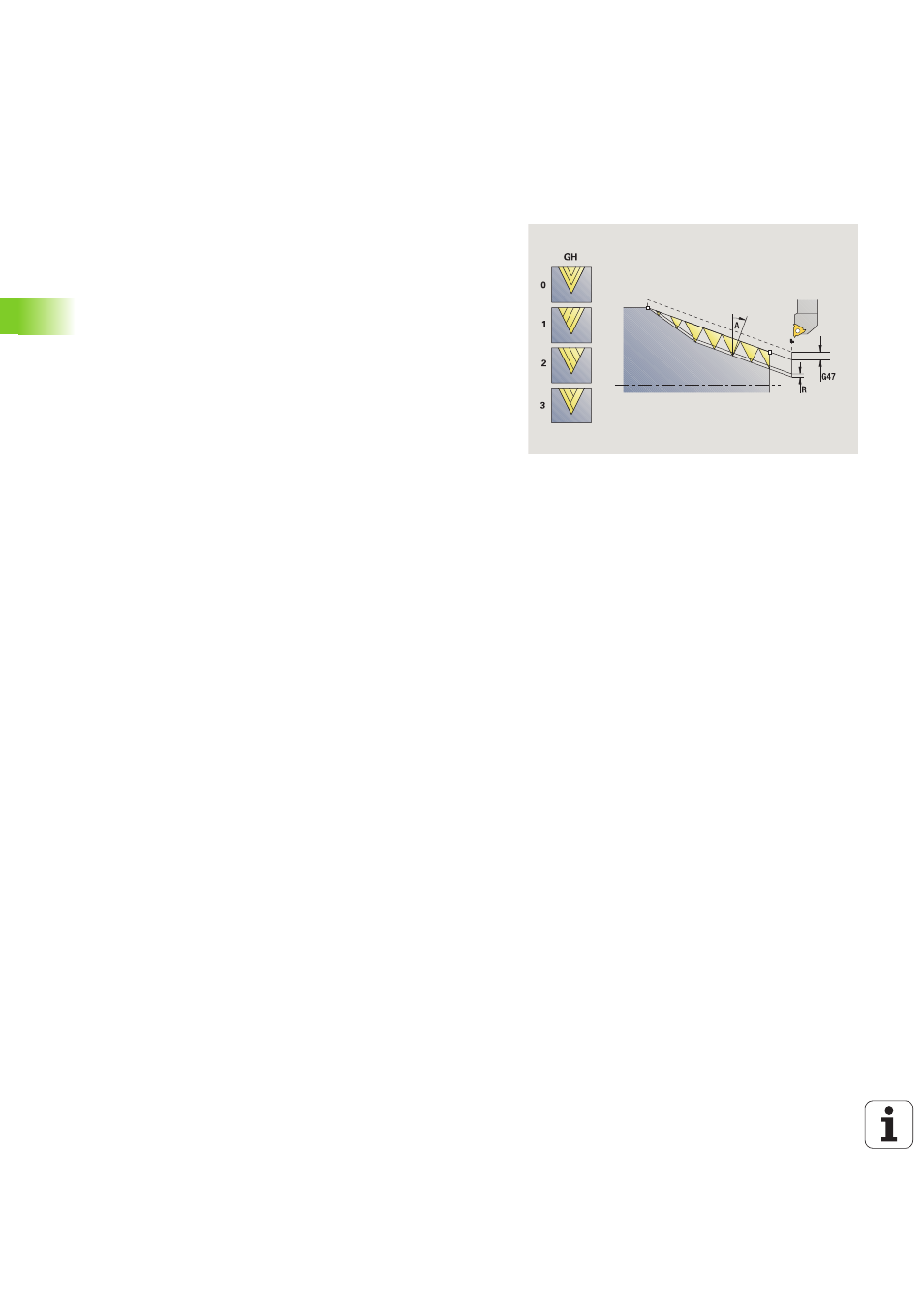

GH Mode de décalage
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
A Angle de prise de passe (plage : –60° < A < 60°; par
défaut : 30°)
 A<0 : prise de passe, flanc gauche
 A\>0 : prise de passe, flanc droit
R Profondeur de passe restante - seulement avec GV=4 (par
défaut: 1/100 mm)
Q Nombre de passes à vide
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
