HEIDENHAIN CNC PILOT 640 349
4.8 Cy
cles de fr
aisag
e

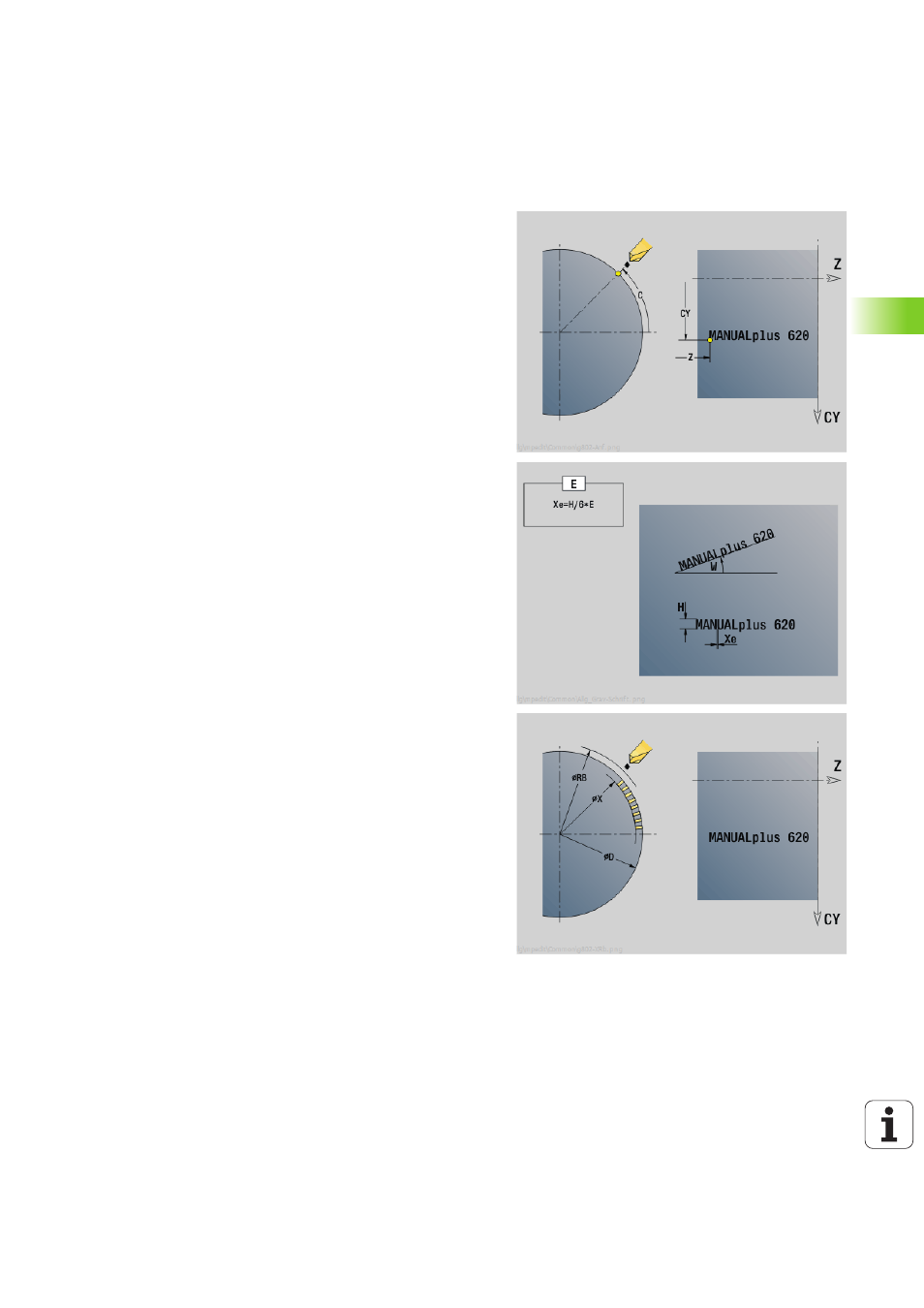

Gravure radiale
Le cycle "Gravure radiale" grave une chaîne de caractères de manière
linéaire sur l'enveloppe. Tableau des caractères et autres informations:
voir page 351.
Le point de départ de la chaine de caractères est défini dans le cycle.
Si vous ne définissez pas de point de départ, le cycle démarre à la
position courante de l'outil.
Vous pouvez également graver une suite de caractères en plusieurs
appels. Pour cela, vous devez prédéfinir le point de départ lors du
premier appel. Vous programmez les autres appels sans position
départ.
Paramètre:
X Point de départ (cote au diamètre): prépostionner l'outil
Z Point de départ: prépostionner l'outil
C Angle de broche: prépositionner l'angle de la broche
TX Texte à graver
NF Numéro du caractère: Code ASCII du caractère à graver
X2 Position finale X (cote au diamètre) à laquelle l'outil doit plonger
pour la gravure.
Z1 Point de départ du premier caractère
C1 Angle de départ du premier caractère
CY Point de départ du premier caractère
D Diamètre de référence
H Hauteur de caractère
E Facteur d'espacement (Calcul: voir figure)
T Numéro de l'emplacement dans la tourelle
G14 Point de changement d'outil (voir page 142)
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
W Angle d'inclinaison de la chaine de caractères
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
RB Plan de retrait. Position X à laquelle l'outil doit être dégagé pour
le positionnement.
