HEIDENHAIN CNC PILOT 640 213
4.4 Cy
cles Multipasses
2ème étape:

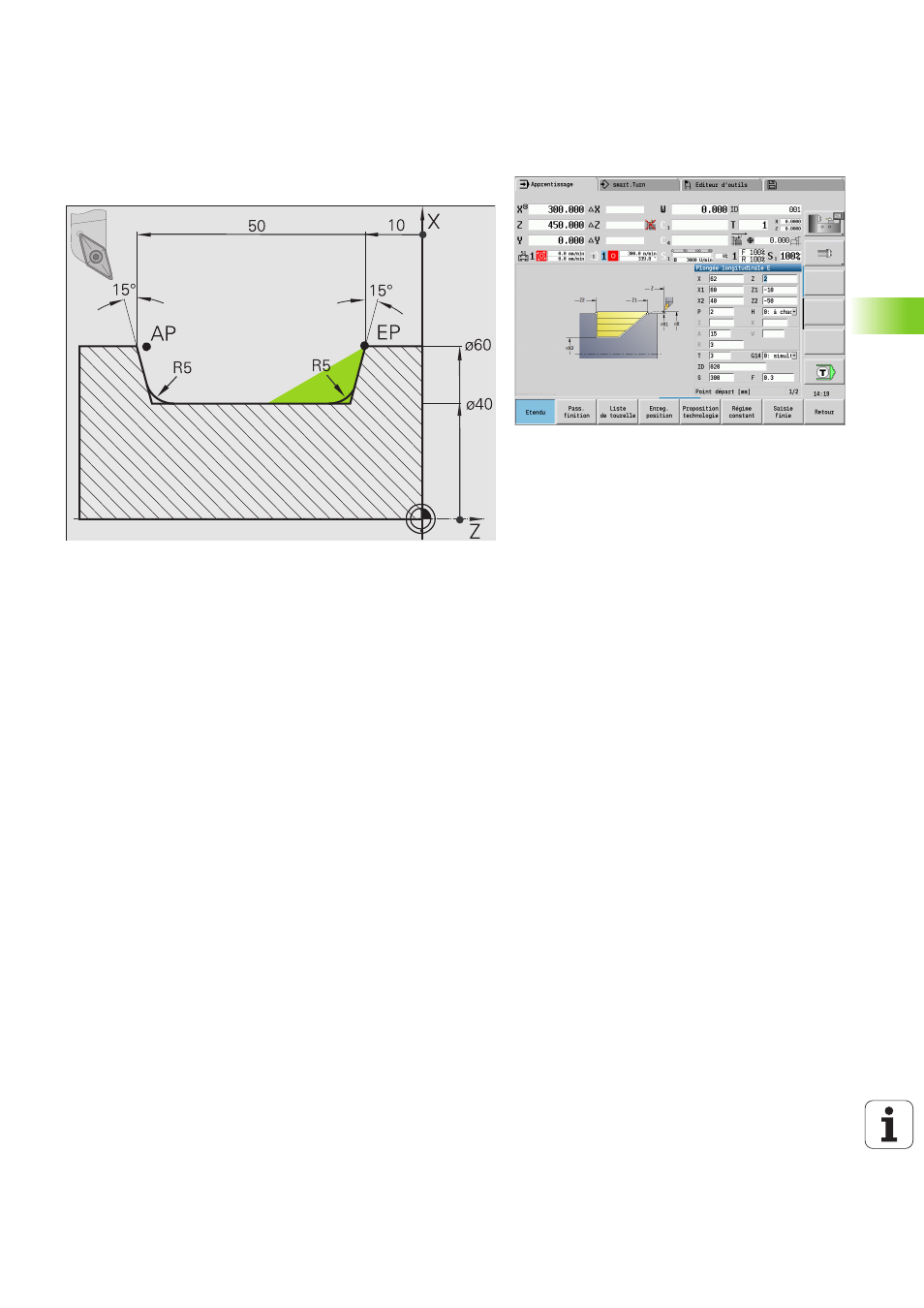

La "matière résiduelle" (cf. zone en couleur sur la figure) est ébauchée
avec Plongée longitudinale – Etendu. Avant d'exécuter cette étape,
il faut changer l'outil.
Le mode „Etendu“ est utilisé pour usiner les arrondis dans le fond du
contour.
Les paramètres Premier point du contour X1, Z1 et Point final du
contour X2, Z2
sont déterminants pour le sens d'usinage et de la prof.
de passe – ici, usinage extérieur et prise de passe „dans le sens X–“.
Le paramètre du premier point du contour Z1 a été déterminé lors
de la simulation de la 1ère étape.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 TO = 3 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
