Type d'usinage permettant d'accéder à la base de données
technologiques : Tournage de gorges

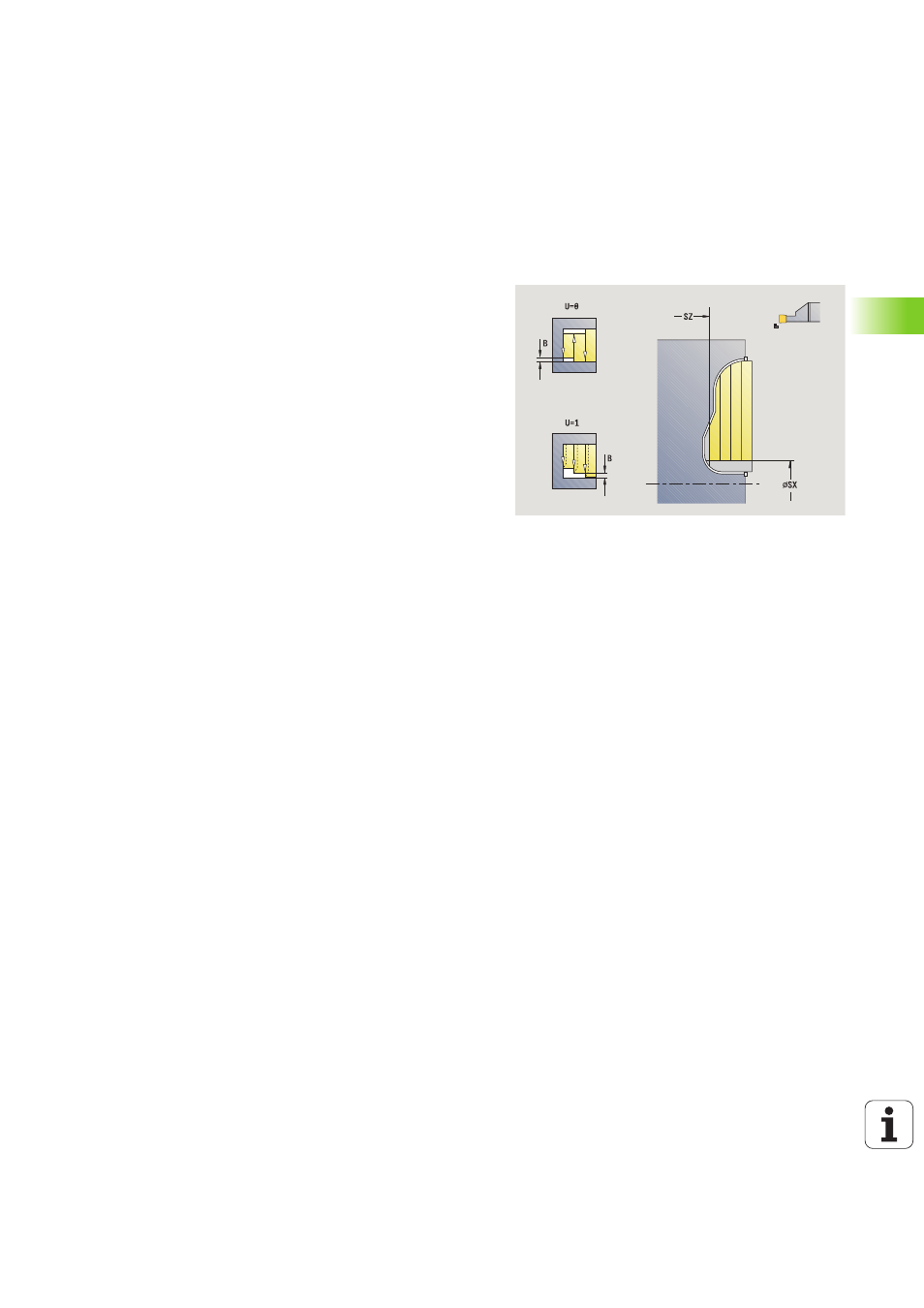

Exécution du cycle
1 calcule la répartition des passes
2 effectue la première passe à partir du point de départ
3 effectue une plongée (usinage de gorge)
4 usine dans le sens perpendiculaire au sens de la plongée
(tournage)
5 répète les étapes 3...4 jusqu'à ce que la zone définie soit usinée
6 se retire en trajectoire paraxiale jusqu'au point de départ
7 approche le point de changement d'outil conformément à ce qui a
été paramétré dans la fonction G14
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
G47 Distance de sécurité (voir page 142)
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
