HEIDENHAIN CNC PILOT 640 315
4.7 Cy
cles de perçag
e

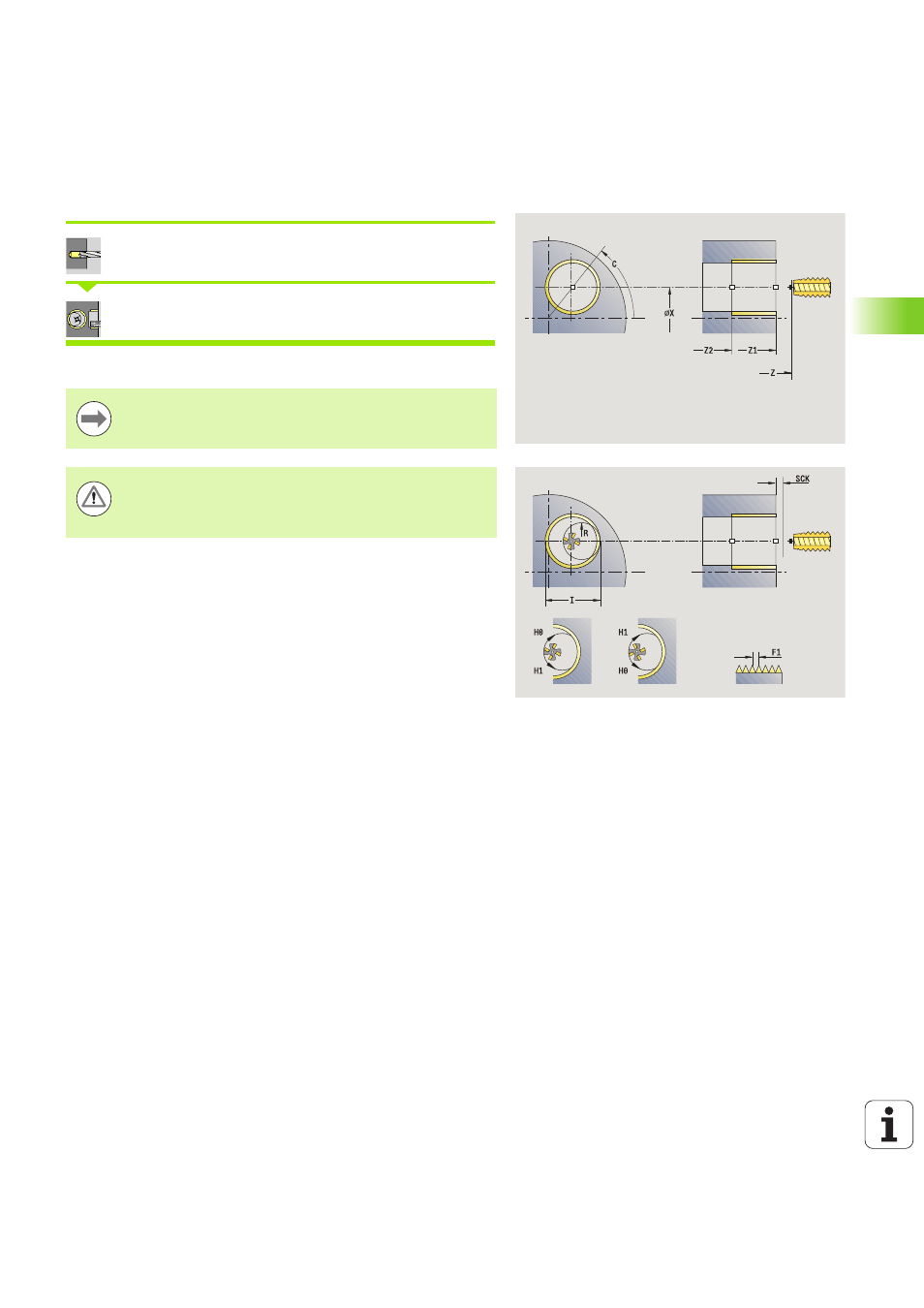

Fraisage axial de filets
Sélectionner Percer
Sélectionner Fraisage axial de filet
Le cycle fraise un filet dans un trou existant.
Pour ce cycle, utilisez des outils pour fraisage de filets.
Attention ! Risque de collision !
Lorsque vous programmez le rayon d'approche R, tenez
compte du diamètre du trou et de celui de la fraise.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle
broche actuel)
Z1 Point de départ du filetage (par défaut: perçage à partir de
„Z“)
Z2 Point final du filet
F1 Pas du filetage (= avance)
J Sens du filet
 0: à droite
 1: à gauche
I Diamètre de taraudage
R Rayon d'approche - (par défaut: (I - diamètre de la fraise)/2)
H Sens d'usinage
 0: en opposition
 1: en avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1: le filetage est usiné avec plusieurs hélices (outil
monodent)
SCK Distance de sécurité (voir page 142)
