272 Mode Teach-in
4.5 Cy
cles de g
o
rg
es

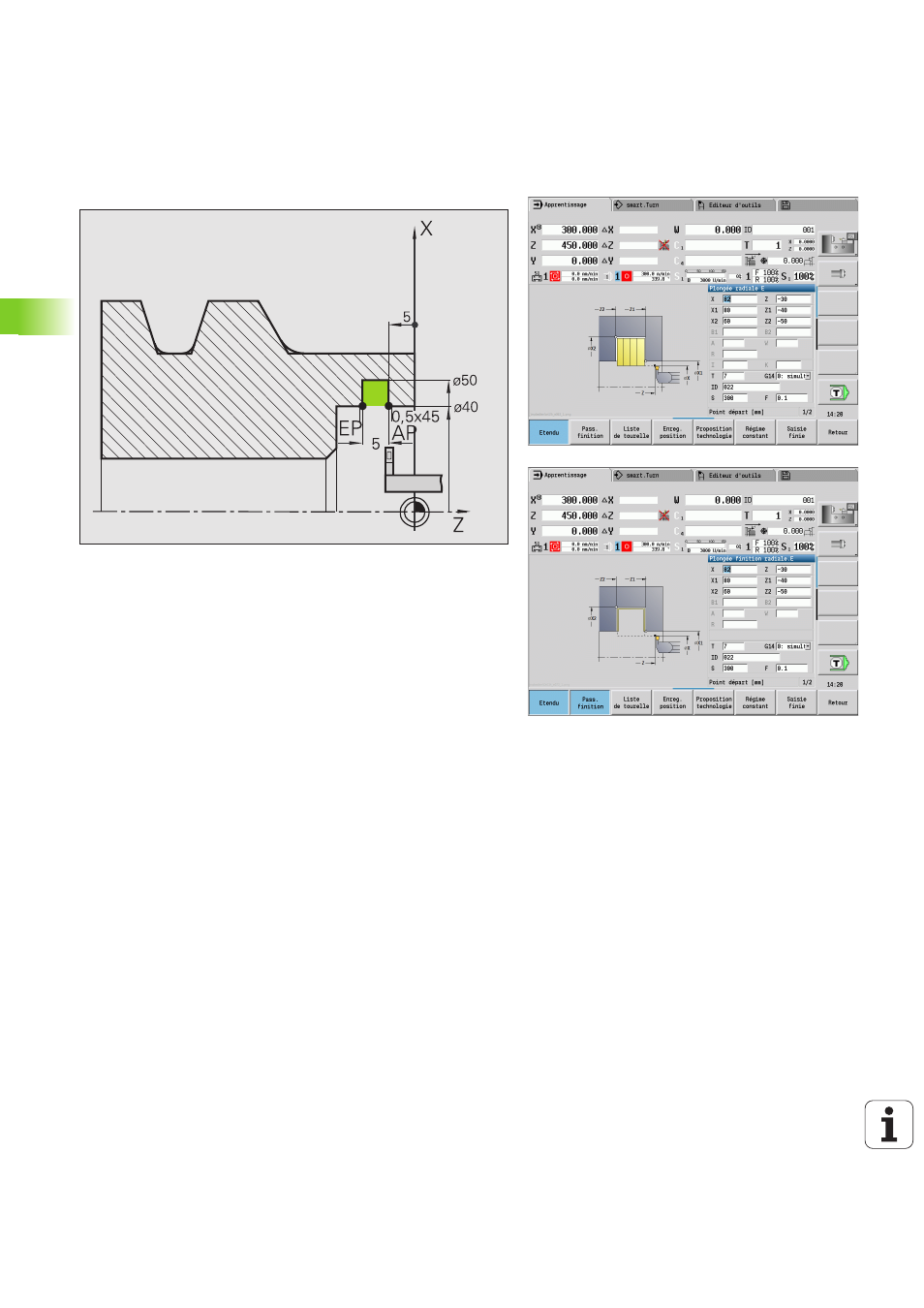

Gorge intérieure
L'usinage est réalisé avec Gorges radiales - Etendu en tenant
compte des surépaisseurs. A l'étape suivante, l'outil effectue la
finition de la partie de contour avec Gorges radiales (finition) -
Etendu
.
Comme la largeur de coupe P n'est pas renseignée, la CNC PILOT
usine avec 80 % de la largeur de coupe de l'outil
Le „mode Etendu“ crée les chanfreins en début/fin de contour.
Tenez compte des paramètres Point de départ du contour X1, Z1
et Point final du contour X2, Z2. Ils sont déterminants pour
l'usinage et le sens de la prise de passe – ici, usinage intérieur et passe
„dans le sens –Z“.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 TO = 7 – orientation d'outil
 SB = 2 – Largeur de la dent (2 mm)
