406 Programmation ICP
5.8 Eléments de cont
our sur le cont
our de t
our
nag
e

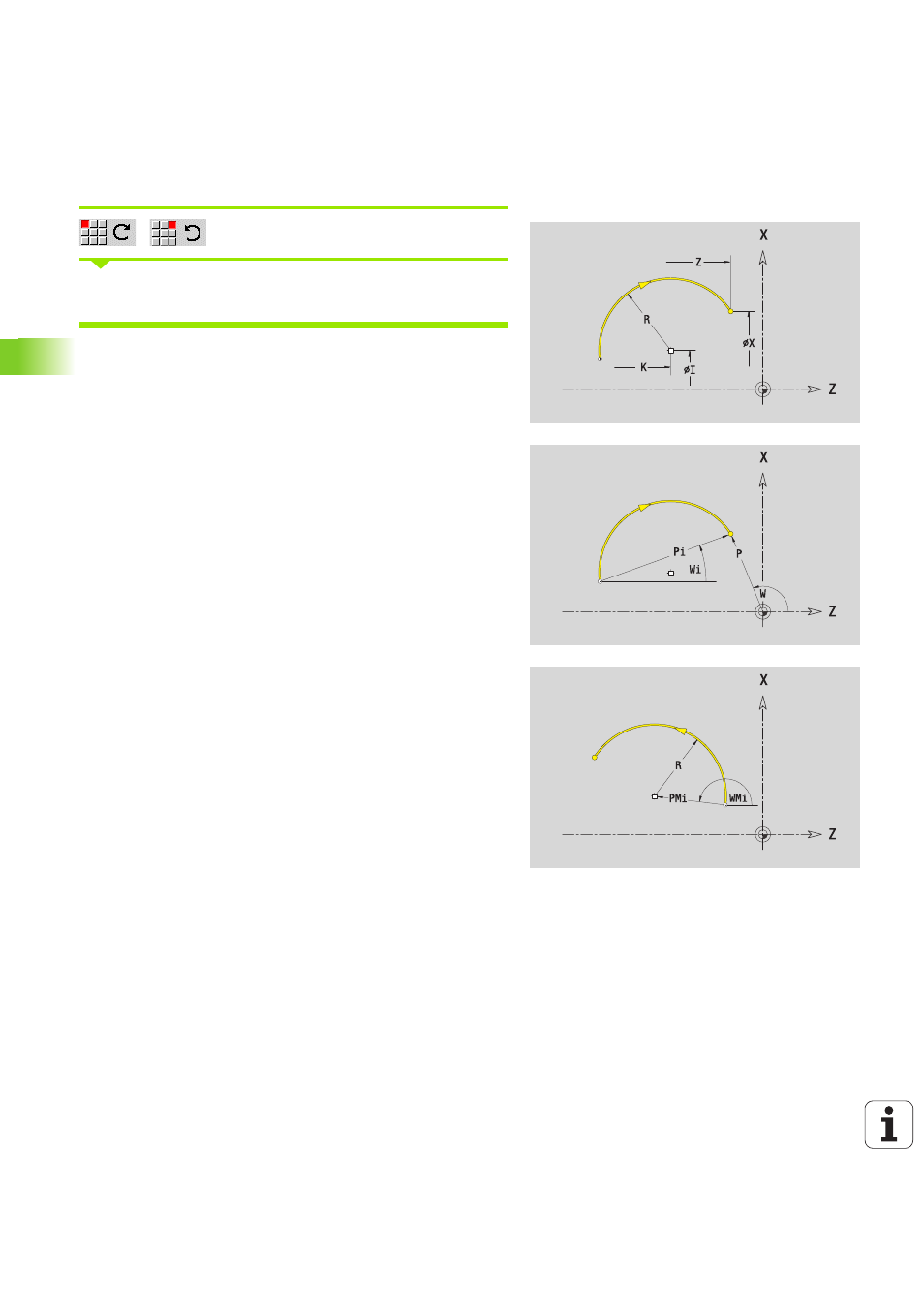

Arc de cercle
Choisir le sens de rotation de l'arc de cercle.
Coter l'arc de cercle et définir la transition avec l'élément de contour
suivant.
ICP génère G2 ou G3 dans smart.Turn.
Paramètre
X, Z
Point d'arrivée (point final de l'arc de cercle)
Xi, Zi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire (angle)
Wi Point d'arrivée en polaire, incrémental – angle (par rapport
au point de départ)
P Point d'arrivée, polaire (rayon)
Pi Point d'arrivée polaire, incrémental (distance point de
départ – point d'arrivée)
I, K Centre arc de cercle
Ii, Ki Centre arc de cercle, incrémental (distance départ –
centre, direction X,Z)
PM Centre arc de cercle polaire (rayon)
PMi Centre d'arc de cercle, polaire, incrémental (distance point
de départ – centre)
WM Centre d'arc de cercle, polaire – angle
WMi Centre d'arc de cercle, polaire, incrémental – angle (par
rapport au point de départ)
R Rayon
ANs Angle de la tangente au point de départ
ANe Angle de la tangente au point d'arrivée
ANp Angle avec l'élément précédent
ANn Angle avec l'élément suivant
U, F, D, FP : voir Attributs d'usinagepage 377
