478 Programmation ICP
5.15 Cont
ours dans le plan YZ
Motif circulaire, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G482 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence

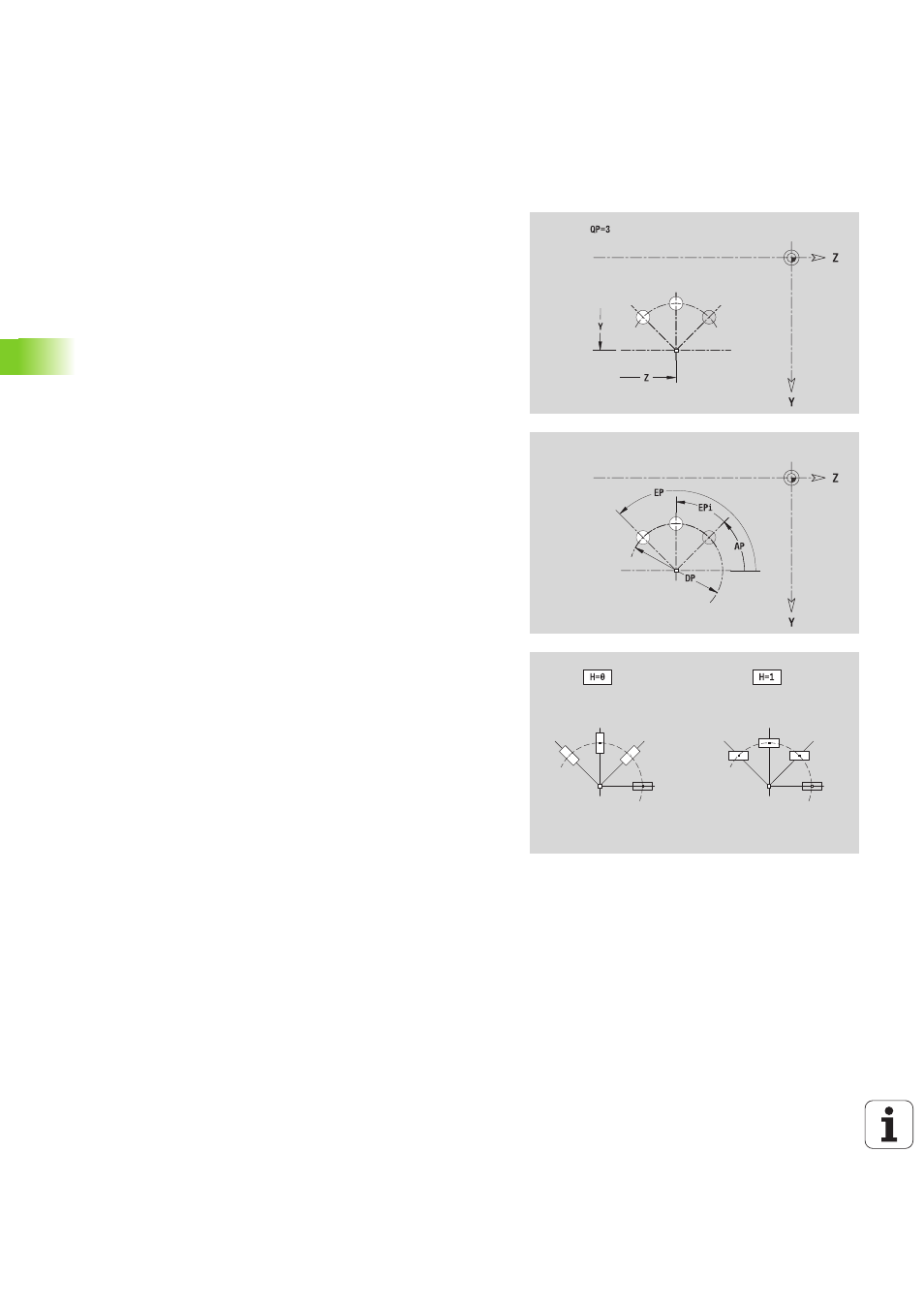

Paramètres du motif
Y, Z
Centre du motif
QP Nombre de points du motif
DR Sens de rotation (par défaut: 0)
 DR = 0, sans EP: répartition sur un cercle entier
 DR = 0, avec EP: répartition sur un arc de cercle
 DR = 0, avec EPi: le signe de EPi détermine le sens
(EPi 0: sens horaire).
 DR = 1, avec EP: sens horaire
 DR = 1, avec EPi: sens horaire (le signe de EPi est
sans importance)
 DR = 2, avec EP: sens anti-horaire
 DR = 2, avec EPi: sens anti-horaire (le signe de EPi est
sans importance)
DP Diamètre du motif
AP Angle de départ (par défaut: 0°)
EP Angle final (sans indication: répartition des perçages sur
360°)
EPi Angle entre deux figures
H Position élément
 0: normal – les figures subissent une rotation autour
du centre du cercle.
 1: position standard – la position de la figure par
rapport au système de coordonnées reste inchangée
(translation).
Paramètres de la figure/du perçage sélectionné
